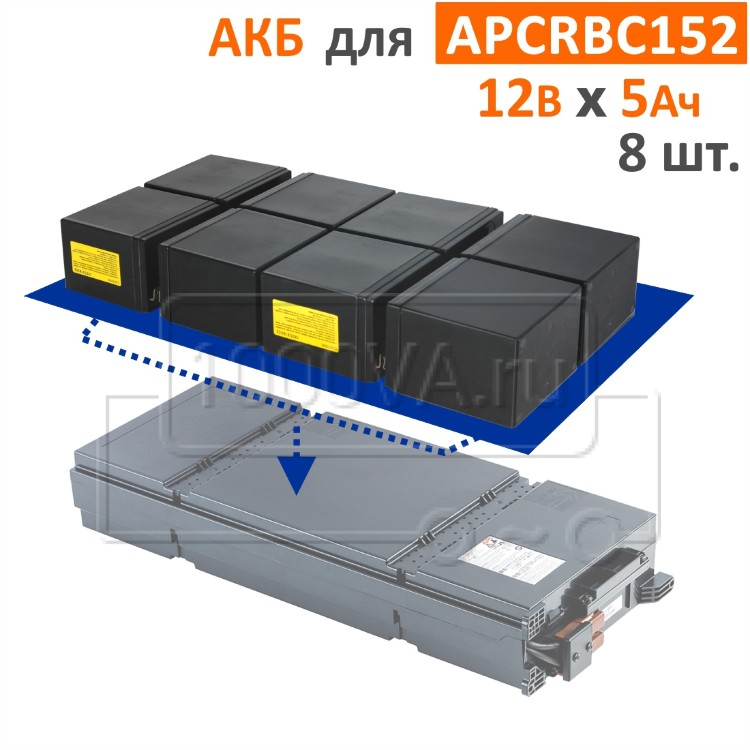

Комплект аккумуляторов для APCRBC152

Замена аккумуляторов в APC RBC152

Инструкция по замене АКБ в картридже APC RBC152 подготовлена специалистами компании ООО «Нита Сервис» — ремонт и обслуживание ИБП.

Стандартный батарейный картридж APCRBC152 компании Schneider Electric (APC) – это 8 необслуживаемых герметичных свинцово-кислотных аккумулятора напряжением 12 В и емкостью 5 Ач, установленные в пластиковом корпусе. Они могут быть заменены самостоятельно. Аккумуляторы должны быть одного производителя и из одной партии.

Батарейный картридж RBC152 используется в ИБП APC SRT3000RMXLA, SRT3000RMXLA-NC, SRT3000RMXLI, SRT3000RMXLI-NC, SRT3000RMXLT, SRT3000RMXLT-5KTF, SRT3000RMXLT-NC, SRT3000RMXLW-IEC, SRT3000XLA, SRT3000XLA-TW, SRT3000XLI,SRT3000XLT, SRT3000XLT-5KTF, SRT3000XLTW, SRT3000XLW-IEC, SRT2400XLJ, SRT96BP, SRT96RMBP.

Инструменты, необходимые для замены аккумуляторов

• отвёртка крестовая,
• отвертка с трехгранным сечением TA25,
• мультиметр,
• поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.

Порядок замены аккумуляторов

• снимаем декоративную решетку с ИБП,
• отсоединяем батарейный кабель от батарейного картриджа,
• в левой части ИБП откручиваем крестовой отверткой 3 винта крепления батарейного картриджа.
• вытягиваем батарейный картридж, утапливая фиксаторы на правом торце – они отмаркированы меткой RELASE со стрелкой в верхней части батарейного картриджа,
• при помощи отвертки TA25 откручиваем 6 винтов: два спереди картриджа и по два по бокам и откидываем верхнюю часть картриджа назад,
• фотографируем расположение аккумуляторов и перемычек в картридже,
• снимаем межаккумуляторные перемычки,
• достаём отработанные аккумуляторы из пластикового корпуса,
• устанавливаем новые аккумуляторы, согласно ранее сделанной фотографии,
• подсоединяем перемычки на новые аккумуляторы, согласно ранее сделанной фотографии,
• при помощи мультиметра проверяем напряжение на разъемах блоков, оно должно быть 98-102 В,
• устанавливаем верхнюю часть картриджа в исходное положение и закручиваем 6 винтов отверткой с трехгранным сечением TA25,
• устанавливаем батарейный картридж в ИБП и фиксировуем его тремя винтами при помощи крестовой отвертки,
• подсоединяем батарейный кабель,
• ИБП в меню запросит информацию по вставленной батарее. Подтвердите, что вставленная батарея новая. При необходимости установите расписание автоматической калибровки.

Важно!

1. При работе по замене аккумуляторных батарей в картридже будьте предельно аккуратны, постоянное напряжение 98 В представляет опасность возгорания и привести к ожогам.

2. После установки картриджа в ИБП типа Smart требуется провести полный заряд АКБ и их калибровку штатным ПО.

3. В ИБП компании APC используются перемычки двух видов: - без замка: сбивается шлицевой (плоской) отверткой.

- клеммы с замками, их необходимо снимать взявшись рукой за пластик клеммы.

Ни в коем случае нельзя тянуть перемычки на АКБ за провод, это нарушает надежность соединения и в дальнейшем приводит к плохому контакту между клеммой батареи и перемычки.

Если нет опыта выполнения такой работы, рекомендуем просмотреть короткий видеоролик по этому вопросу:
