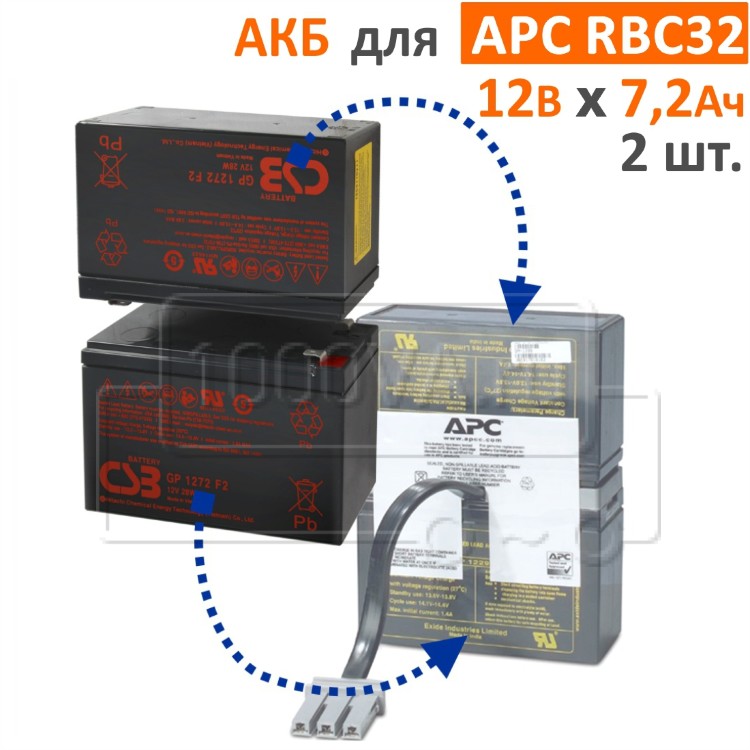

Комплект аккумуляторов для APC RBC32

Инструменты, необходимые для замены аккумуляторов

• отвёртка крестовая,
• отвёртка плоская,
• мультиметр,
• поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.

Порядок замены аккумуляторов

• при помощи крестовой отвертки демонтируем батарейный картридж из ИБП согласно документации по его замене,
• при помощи плоской отвертки снимаем крепежную пластину со стороны выходного разъёма,
• фотографируем или фиксируем иным образом схему подключения аккумуляторов в блоке,
• снимаем все перемычки вместе с межаккумуляторной прокладкой,
• при помощи плоской отвертки аккуратно отсоединяем вторую крепежную пластину,
• на новые аккумуляторы приклеиваем пластина, отсоединенная последней, сохранив «родное» расположение аккумуляторов (ориентируемся по клеммам),
• устанавливаем все перемычки и межбатарейную прокладку,
• с лицевой стороны картиджа наклеивается вторая пластина,
• если есть такая необходимость, дополнительно закрепляем наклеенные пластины при помощи скотча.
• проверяеммультиметром наличие напряжения на выходном разъёме. Оно должно быть 24-28 Вольт,
• устанавливаем батарейный картридж с замененными аккумуляторами в ИБП,
• проводим Self-Test с панели ИБП (нажимаем и удерживаем кнопку Test до звукового сигнала) или с помощью штатного ПО. После завершения теста ИБП должен выйти на штатный режим работы.

Важно!

В ИБП компании APC используются перемычки двух видов:

- без замка: сбивается шлицевой (плоской) отверткой.

- клеммы с замками, их необходимо снимать взявшись рукой за пластик клеммы.

Ни в коем случае нельзя тянуть перемычки на АКБ за провод, это нарушает надежность соединения и в дальнейшем приводит к плохому контакту между клеммой батареи и перемычки.

Если нет опыта выполнения такой работы, рекомендуем просмотреть короткий видеоролик по этому вопросу:
