Замена аккумуляторов (ремонт) батареи APC RBC34

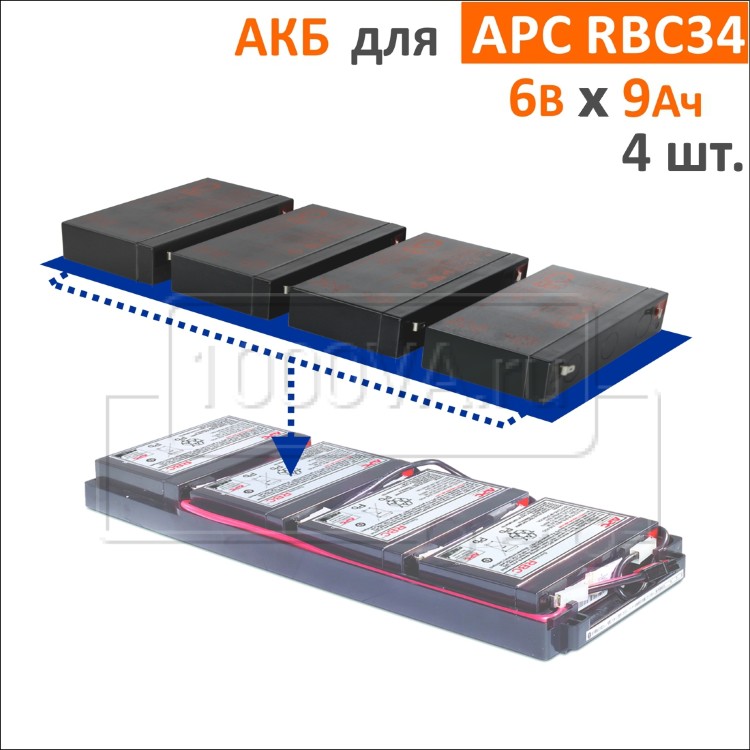

Стандартный батарейный картридж RBC34 компании Schneider Electric (APC) – это пластиковый корпус, в котором установлены 4-е необслуживаемых герметичных свинцово-кислотных аккумулятора напряжением 6 В и емкостью 7,2 Ач. Они могут быть заменены самостоятельно. Аккумуляторы должны быть одного производителя и из одной партии.

Батарейный картридж RBC34 используется в ИБП APC Smart UPS SUA1000RMI1U, SUA750RMI1U.

Инструменты, необходимые для замены аккумуляторов

• отвёртка крестовая,
• отвёртка плоская,
• мультиметр,
• поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.

Порядок замены аккумуляторов

• при помощи крестовой отвертки демонтируем батарейный картридж из ИБП согласно документации по его замене,
• отсоединяем разъём подключения картриджа к ИБП и полностью извлекаем картридж из ИБП,
• фотографируем схему подключения аккумуляторов в блоке (необязательно, все провода довольно аккуратно уложены и схематически всё понятно),
• при помощи плоской отвертки отсоединяем ближний к выходному разъёму картриджа аккумулятор. Необходимо делать это максимально аккуратно, чтобы не повредить провода и пластиковый корпус картриджа (аккумуляторы закреплены двухсторонним скотчем к его корпусу),
• отсоединяем от аккумулятора минусовой, далее отсоединяем плюсовой разъём,
• извлекаем из картриджа остальные аккумуляторы,
• удаляем старый двухсторонний скотч, если он в плохом состоянии. После удаления старого, наклеиваем на дно корпуса новый двухсторонний скотч под каждый аккумулятор,
• раскладываем аккумуляторы рядом с картриджем так, как они будут в дальнейшем установлены в картридж: Все аккумуляторы должны смотреть клеммами на выходной разъём, плюсовые клеммы все справа,
• устанавливаем первый аккумулятор, начиная с самого дальнего от выходного разъема, накинув на его клеммы плюсовой и минусовой разъемы. При установке аккумуляторов и укладке кабеля работаем внимательно и аккуратно, иначе возможны проблемы при установке картриджа в ИБП,
• последовательно устанавливаем остальные аккумуляторы в той же последовательности, что и первый,
• проверяем мультиметром наличие напряжения на выходном разъёме, оно должно быть 24-28 В,
• устанавливаем батарейный картридж с новыми аккумуляторами в ИБП,
• проводим Self-Test с панели ИБП (нажимаем и удерживаем кнопку Test до звукового сигнала) или с помощью штатного ПО. После завершения теста ИБП должен выйти на штатный режим работы.

Важно!

1. После установки картриджа в ИБП требуется провести полный заряд АКБ и их калибровку штатным ПО.

2. В ИБП компании APC используются перемычки двух видов:

- без замка: сбивается шлицевой (плоской) отверткой.

- клеммы с замками, их необходимо снимать взявшись рукой за пластик клеммы.

Ни в коем случае нельзя тянуть перемычки на АКБ за провод, это нарушает надежность соединения и в дальнейшем приводит к плохому контакту между клеммой батареи и перемычки.

Если нет опыта выполнения такой работы, рекомендуем просмотреть короткий видеоролик по этому вопросу:
