Замена аккумуляторов (ремонт) батареи APC SYBATT
Инструкция по замене АКБ в картридже APC SYBATT подготовлена специалистами компании UPSSERV.RU - ремонт и обслуживание ИБП.
Видеоинструкция по замене аккумуляторов в картридже SYBATT приведена в блоке фотографий на данной странице.
Стандартный батарейный картридж APC SYBATT компании Schneider Electric (APC) – это 10 необслуживаемых герметичных свинцово-кислотных аккумуляторов напряжением 12 В и емкостью 7 Ач, установленных в пластиковом корпусе. Они могут быть заменены самостоятельно, и практика показала, что аккумуляторы 8,5-9 Ач более предпочтительны при работе с этим устройством. Аккумуляторы должны быть одного производителя и из одной партии.
Батарейный картридж SYBATT используется в ИБП APC Symmetra Power Array.
Инструменты, необходимые для замены аккумуляторов
- отвёртка шлицевая,
- отвёртка крестовая,
- мультиметр,
- поскольку работа производится со свинцово-кислотными аккумуляторами, желательно использовать резиновые перчатки, защитные очки и быть в одежде с длинными рукавами.
Порядок замены аккумуляторов
- При помощи шлицевой отвертки снимаем 2 винта на разъеме, они крепятся на крышку корпуса.
- При помощи крестовой отвертки снимаем 8 винтов крепления крышки.
- Снимаем крышку корпуса.
- Новые аккумуляторы (10 штук) склеиваем попарно в двухсторонним скотчем клеммами в одну сторону.
- Достаем из картриджа один двухаккумуляторный блок отработанных аккумуляторов, отмечаем красным цветом провод, подключенный к положительной клемме блока батарей и снимаем провода с клемм аккумуляторов.
- Заменяем 2 аккумулятора на заранее подготовленный блок и подключаем провода строго соблюдая полярность.
- Вышеописанным способом заменяем все оставшиеся двухаккумуляторные блоки.
- Устанавливаем крышку на место.
- При помощи крестовой отвертки заворачиваем 8 винтов крепления крышки.
- Устанавливаем на штатное место разъем картриджа и закрепляем его двумя винтами при помощи шлицевой отвертки.

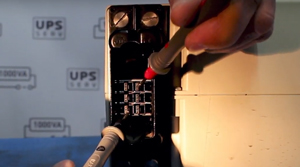

- При помощи мультиметра проверяем напряжение на разъеме блока, оно должно быть 122-128 В. Расположение клемм для замера приведено на фотографии:
- После установки батарей в ИБП их необходимо зарядить в течение суток перед использованием.
Важно!
При работе по замене аккумуляторных батарей в картридже будьте предельно аккуратны, постоянное напряжение 120 В представляет опасность поражения электрическим током. Неаккуратное обращение с батареями может привести к возгоранию и ожогам.
| Емкость используемых АКБ, Ач | 9 |
| Напряжение используемых АКБ, В | 12 |
| Количество аккумуляторов в комплекте, шт | 10 |
| Вес комплекта, кг | 25 |
| Вес брутто, !!кг!! | 25 |
| Срок службы | 3-5 лет |
| Гарантия, мес. | 12 |
| Страна | Китай |
| Производитель | CSB, BB Battery |
