EA900 G4 RT 10kVA LCDH

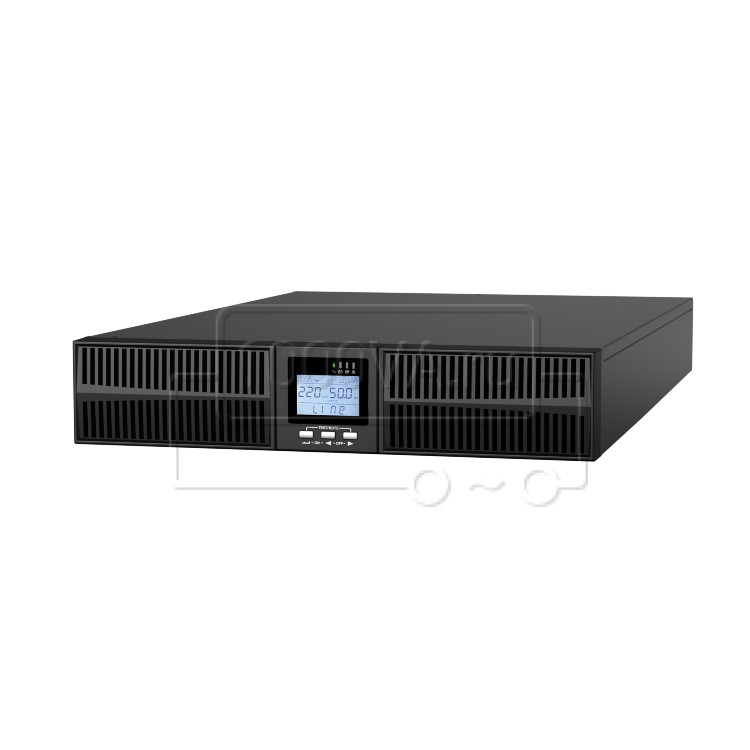

Источник бесперебойного питания East EA900 G4 RT 10 kVA LCDH
East EA900 G4 RT 10 kVA LCDH — онлайн ИБП нового поколения с существенно улучшенными техническими характеристиками и увеличенным до 1,0 выходным коэффициентом мощности. Источник бесперебойного питания построен по схеме с двойным преобразованием напряжения. На первом этапе переменное напряжение внешней электросети AC преобразуется в постоянное напряжение DC, далее встроенный инвертор преобразует постоянное напряжение в переменное. Параметры переменного напряжения находятся под постоянным процессорным контролем и поддерживаются с высокой точностью. Этим достигается эффект независимости выходного напряжения ИБП от внешней электросети и обеспечивается высокая степень защиты критичной нагрузки.
Источник рассчитан на длительное время резервирования. Для работы нужно подключить от шестнадцати до двадцати внешних аккумуляторов 12 В. ИБП имеет мощное зарядное устройство, выполнен в универсальном корпусе RT и может устанавливаться на горизонтальную поверхность или в серверный шкаф/стойку.
Технические характеристики
| Мощность | 10000 ВА / 10000 Вт |
| Вход | |
|---|---|
| Номинальное напряжение | 208/220/230/240 В 1ф + N + Gnd |
| Диапазон входного напряжения | 110–288 В при нагрузке от 0 % до 50 %, 176–288 В при нагрузке 100 %, линейная зависимость нижнего предела в диапазоне 110–176 В при изменении нагрузки от 50 % до 100 % |
| Номинальная частота | 50/60 Гц (автоматическое определение) |
| Диапазон частоты входного напряжения | 40–60 Гц при частоте 50 Гц 50–70 Гц при частоте 60 Гц |
| Коэффициент мощности | не менее 0,99 |
| Защита по входу от КЗ | автоматический выключатель |
| Выход | |
| Номинальное напряжение | 208/220/230/240 В 1ф + N + Gnd устанавливается пользователем |
| Погрешность напряжения | ±1 % |
| Номинальная частота | 50/60 Гц ± 0,1 Гц |
| Коэффициент мощности | 1,0 |
| Форма выходного сигнала | чистая синусоида |
| Гармонические искажения | менее 1 % (линейная нагрузка)
менее 4 % (нелинейная нагрузка) |
| Крест фактор | 3:1 |
| Перегрузочная способность | 101–110 % – переключение в байпас через 10 минут
111–125 % – переключение в байпас через 1 минуту 126–150 % – переключение в байпас через 30 секунд |
| Время переключения (сеть/батареи и обратно) | 0 мс |
| Батареи | |
| Номинальное напряжение | 192/204/216/228/240 В устанавливается |
| Конфигурация | внешние, от 16 до 20 шт. x 12 В, настраивается |
| Время резервирования | зависит от подключенных АКБ |
| Зарядный ток | до 5 А |
| Разъемы и подключения | |
| Разъем для подключения внешнего питания | клеммный терминал |
| Разъем для подключения нагрузки | клеммный терминал |
| Прочие характеристики | |
| КПД | более 95 % в нормальном режиме
более 98 % в ЭКО–режиме |
| Отображение информации | монохромный поворотный LCD–дисплей и светодиодная индикация |
| Аварийное отключение EPO | да |
| Мониторинг | RS–232, USB–стандартно, «сухие» контакты AS400, SNMP–опционально |
| Рабочая температура | 0–40 °С |
| Влажность | 0–95 % (без конденсата) |
| Уровень шума | менее 58 дБ (1 м) |
Особенности
- Двойное преобразование, чистая синусоида на выходе. Минимальный выходной коэффициент нелинейных искажений.
- Цифровое управление параметрами работы выпрямителя, инвертора, зарядного устройства.
- Широкий диапазон входного напряжения.
- Выходной коэффициент мощности 1,0.
- Входной коэффициент мощности более 0,99. Минимальный уровень помех во внешнюю сеть.
- Компактный корпус, надежная конструкция, современная элементная база.
- Энергосберегающие технологии. Высокий КПД.
- Автоматическая самодиагностика при запуске.
- Автоматический трехуровневый заряд аккумуляторных батарей с функцией самотестирования эффективно обеспечивает увеличение срока службы АКБ.
- Внешние аккумуляторные батареи, мощное зарядное устройство.
- Защита по входу и выходу от короткого замыкания и перегрузки, защита от перегрева, защита от глубокого разряда и перезаряда батарей и т.д.
- Звуковая сигнализация (работа от батарей, ошибка, неисправность ИБП).
- Регулируемая в зависимости от нагрузки скорость вращения вентиляторов снижает уровень шума.
- Широкие возможности удаленного управления и мониторинга параметров и режимов работы.
- Программное обеспечение в комплекте поставки. Программный запуск: автоматическая самодиагностика, закрытие программ при малом остаточном заряде АКБ, график выключения и перезагрузки, журнал, лог неисправностей.
Области применения
- Котлы и циркуляционные насосы отопительных систем
- Серверное оборудование
- Хранение данных
- Телекоммуникации
- Безопасность
- Банки
- Научные приборы и техника
- Медицинское и лабораторное оборудование
- Промышленные системы
Время работы в автономном режиме в зависимости от емкости батарейного комплекта и подключенной нагрузки
| Батарейный комплект Количество х Емкость АКБ |
500 Вт | 2000 Вт | 4000 Вт | 6000 Вт | 8000 Вт | 10000 Вт |
|---|---|---|---|---|---|---|
| 16 шт. х 26 Ач | 8 ч 10 мин | 1 ч 50 мин | 0 ч 35 мин | 0 ч 25 мин | 0 ч 14 мин | 0 ч 09 мин |
| 16 шт. х 40 Ач | 15 ч 10 мин | 2 ч 50 мин | 1 ч 05 мин | 0 ч 40 мин | 0 ч 25 мин | 0 ч 16 мин |
| 16 шт. х 65 Ач | 24 ч 00 мин | 5 ч 10 мин | 2 ч 10 мин | 1 ч 10 мин | 0 ч 45 мин | 0 ч 32 мин |
| 16 шт. х 100 Ач | 38 ч 40 мин | 10 ч 00 мин | 4 ч 00 мин | 2 ч 20 мин | 1 ч 15 мин | 1 ч 00 мин |
| 16 шт. х 150 Ач | 57 ч 30 мин | 14 ч 20 мин | 5 ч 50 мин | 3 ч 50 мин | 2 ч 35 мин | 1 ч 50 мин |
| Тип ИБП | on-line |
| Способ установки | Универсальный (Rack-Tower) |
| Аккумуляторы | Внешние АКБ (покупаются отдельно) |
| Диапазон вх. напряжения, В | 176-288 |
| Диапазон вх. частоты, Гц | 40-60 |
| Время автономной работы, мин | Зависит от внешних АКБ |
| Габариты ДхШхВ, мм | 580x440x88 |
| Длина, мм | 580 |
| Ширина, мм | 440 |
| Высота, мм | 88 |
| Форма выходного напряжения | Чистый синус |
| Мощность активная, Вт | 10000 |
| Мощность полная, ВА | 10000 |
| Производитель | East |
| Высота ИБП (Unit) | 2 |
| Фазы вход/выход | 1/1 |
| Вес брутто, !!кг!! | 16 |
| Вес нетто, кг | 14 |
| Гарантия, мес. | 12 |
| Страна | Китай |
