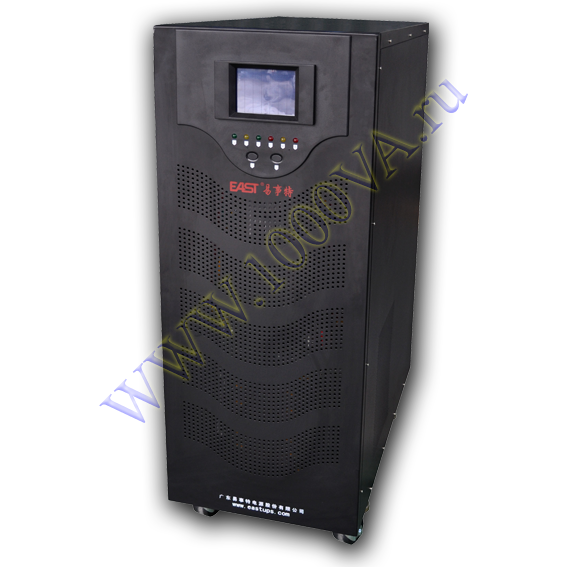

EA 8930

Описание ИБП East EA 8930

Источник бесперебойного питания East EA890 (30kVA) построен по схеме с двойным преобразованием напряжения (on-line). ИБП предназначен для работы в трехфазных сетях (трехфазный вход, трехфазный выход). Номинальная мощность модели EA8930 – 30кВА (24кВт).
Основное применение ИБП - защита оборудования центров обработки данных, серверного и телекоммуникационного оборудования, медицинского оборудования, оборудования для управления и контроля за технологическими процессами, любой другой критичной к качеству энергоснабжения 3-фазной нагрузки.
Источник бесперебойного питания East EA8930 рассчитан на работу с внешними батареями. В зависимости от необходимого времени резервирования ИБП, инженером подбирается 30 аккумуляторных батарей соответствующей ёмкости. Батареи могут располагаться как в отдельном шкафу(производитель – компания East Power), так и на стеллаже.

Отличительной особенностью данного ИБП от других подобных моделей, представленных на рынке, является сенсорный ЖК-дисплей. Пользователь может нажать виртуальную кнопку на экране и напрямую получить всю необходимую информацию. Управление интуитивно понятное, любой нужный параметр «достижим за два клика». В устройстве есть журнал событий, вмещающий до 256 предупредительных и информационных сообщений, что значительно облегчает контроль и анализ режимов эксплуатации ИБП, параметров входной электросети и нагрузки.

Особенности источника бесперебойного питания East EA8930 (30kVA):

• 3-фазный источник бесперебойного питания
• ИБП построен по технологии с двойным преобразованием напряжения (технология online)
• Статический байпас, ручной байпас в стандартной комплектации
• Трансформатор в цепи инвертора, обеспечивающий гальваническую развязку входа и выхода
• Инвертор выполнен на IGBT-транзисторах
• Внешние батареи позволяют пользователю самостоятельно реализовать необходимое время резервирования
• Стабильная работа с любыми типами нагрузки
• Возможность работы с генератором любой марки
• Холодный старт при отсутствии напряжения во входной сети
• Отображение на LCD-дисплее и мнемосхеме режимов работы источника бесперебойного питания, параметров входной сети, нагрузки, состояния батарей
• Интеллектуальное управление зарядом батарей
• Широкие возможности мониторинга. Порт RS-232 в стандартной комплектации, SNMP-адаптер (опция)

Время автономной работы ИБП в зависимости от установленного батарейного комплекта:

Батарейный модуль	Количество АКБ в модуле по 12В	Ёмкость АКБ	Время автономной работы при нагрузке 100%	Время автономной работы при нагрузке 75%	Время автономной работы при нагрузке 50%
В890-3024	30	25АЧ	6 минут	9 минут	18 минут
В890-3038	30	33АЧ	9 минут	15 минут	28 минут
		38АЧ	11 минут	19 минут	34 минуты
		45АЧ	15 минут	24 минуты	43 минуты
В890-3065	30	65АЧ	20 минут	41 минута	77 минут
		80АЧ	30 минут	55 минут	93 минуты
		100АЧ	50 минут	79 минут	126 минут

Технические характеристики:

Модель	EA8920, 30кВА
Устройство	Двойное преобразование напряжения(On-line технология), статический байпас, гальваническая развязка входа и выхода
Вход
Фазы	3 фазы + нейтраль + земля
Диапазон входного напряжения, В	380В ± 25%
Диапазон входной частоты, Гц	50/60Гц ± 5%
Коэффициент мощности	0,92
Плавный пуск	от 0 до 100% за 5 секунд
Вход байпаса
Фазы	3 фазы + нейтраль + земля
Диапазон входного напряжения, В	380В ± 25%
Диапазон входной частоты, Гц	50/60Гц ± 5%
Время переключения	0мс (с инвентора на байпас при перегрузке)
Шина DC
Номинальное напряжение, В	360В
Напряжение при заряде батарей, В	405В
Напряжение при отключении источника, В	315В
Ток, А	85А
Ток заряда, А	1 - 30А, в зависимости от типа батарей
Выход
Фазы	3 фазы + нейтраль + земля
Выходное напряжение, В	380В ± 1% (статическая нагрузка), 380В ± 5% (динамическая нагрузка)
Выходная частота, Гц	50/60Гц ± 0,05Гц (в режиме от батарей)
Коэффициент мощности	0,8
Форма сигнала	Чистая синусоида
Искажения (КНИ)	Менее 3% - при линейной нагрузке, менее 5% - при нелинейной нагрузке
Работа при перегрузке	125% - 10 минут, 150% - 1 минута
Общие сведения
КПД	91%
Олаждение	Воздушное принудительное
Удалённый мониторинг	Порт RS232 или SNMP (опция)
Уровень шума, Дб	53Дб - 65Дб, 1 метр
Рабочая температура	0° - 40° С
Влажность	30% - 90% без конденсата
Вес нетто, кг	316
Габаритные размеры, мм	450/855/1140
