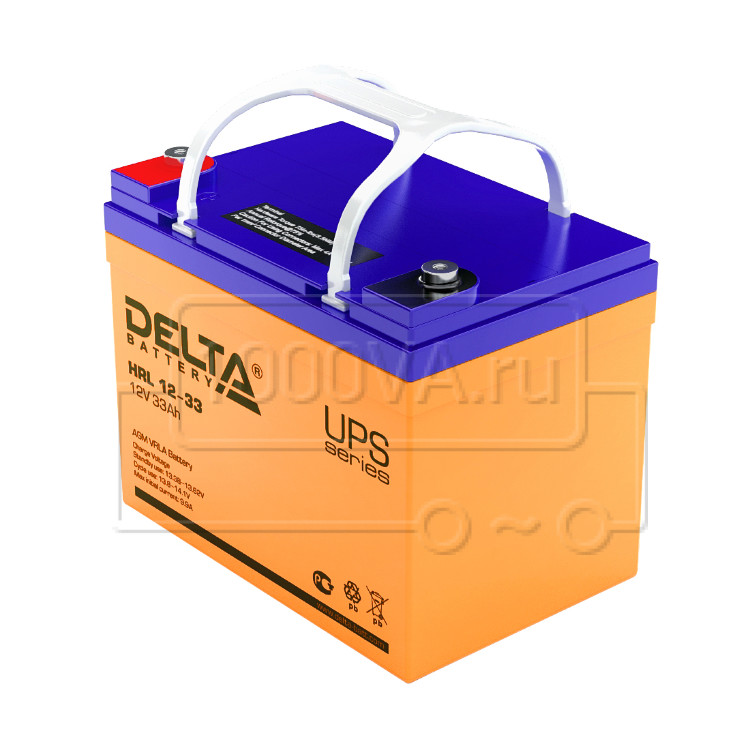

Аккумуляторная батарея DELTA HRL 12-33
Свинцово-кислотный аккумулятор Delta HRL 12-33 специально разработан для использования в источниках бесперебойного питания и имеет увеличенный срок службы до 12-ти лет. Возможна эксплуатация как в буферном, так и в циклическом режимах. Аккумулятор допускает разряд повышенной мощностью, что особенно
востребовано при использовании в ИБП.
Технические характеристики
| Номинальное напряжение |
12 B |
| Число элементов |
6 |
| Внутреннее сопротивление полностью заряженной батареи (при 25 °С) |
10 мОм |
| Максимальный разрядный ток (25 °С) |
330 А (5 с) |
| Саморазряд (при 20 °С) |
3 % в месяц |
| Номинальная емкость (25 °С) |
| 10 часовой разряд (3,3 А; 10,8 В) |
33 Ач |
| 5 часовой разряд (5,8 А; 10,5 В) |
29 Ач |
| 1 часовой разряд (22,78 А; 9,9 В) |
23 Ач |
| Заряд постоянным напряжением, циклический режим (25 °С) |
| Напряжение заряда |
13,8–14,1 В |
| Макс. зарядный ток |
9,9 А |
| Температурная компенсация |
30 мВ/°С |
| Заряд постоянным напряжением, буферный режим (25 °С) |
| Напряжение заряда |
13,38–13,62 В |
| Температурная компенсация |
19,8 мВ/°С |
| Рабочий диапазон температур |
| Разряд |
-20~60 °С |
| Заряд |
-10~60 °С |
| Хранение |
-20~60 °С |
Применение
- Источники бесперебойного питания
- Пожарные сигнализации, аварийное освещение
- Системы контроля и доступа
- Объекты энергетики
- Объекты связи
Особенности
- Высокая плотность энергии
- Срок службы 10–12 лет
- Технология AGM - не требует долива воды и обслуживания
- Эксплуатация в любом положении, кроме перевернутого вверх дном
- Нет ограничений на перевозку воздушным, железнодорожным или автотранспортом
- Соответствует требованиям UL, IEC, Гост Р
Конструкция и химический состав
| Компонент |
Полож. пластина |
Отриц. пластина |
Корпус |
Крышка |
Клапан |
Клеммы |
Сепаратор |
Электролит |
| Материал |
Диоксид свинца |
Свинец |
ABS |
ABS |
Каучук |
Медь |
Стекловолокно |
Серная кислота |
| Свинец (Pb, PbO2, PbSO4) |
Серная кислота |
Стекловолокно, разделитель |
Корпус ABS |
| около 70% |
около 20% |
около 5% |
около 5% |
Разряд постоянным током, А (при 25 °С)
| Конечное напряжение, В/эл. |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
| 1,6 |
115 |
83,4 |
64,0 |
38,5 |
28,0 |
23,4 |
9,44 |
6,55 |
3,36 |
| 1,65 |
106 |
80,4 |
61,8 |
37,8 |
27,7 |
22,8 |
9,33 |
6,50 |
3,35 |
| 1,7 |
103 |
75,9 |
56,7 |
34,5 |
26,2 |
22,1 |
8,79 |
6,40 |
3,32 |
| 1,75 |
98,3 |
71,8 |
54,1 |
34,1 |
25,5 |
21,1 |
8,58 |
5,80 |
3,31 |
| 1,8 |
94,5 |
70,4 |
51,5 |
33,2 |
24,8 |
20,6 |
8,51 |
5,72 |
3,30 |
Разряд постоянной мощностью, Вт/эл. (при 25 °С)
| Конечное напряжение, В/эл. |
5 мин |
10 мин |
15 мин |
30 мин |
45 мин |
1 ч |
3 ч |
5 ч |
10 ч |
| 1,6 |
203 |
150 |
117 |
72,4 |
53,8 |
40,9 |
17,4 |
12,2 |
6,63 |
| 1,65 |
194 |
145 |
110 |
69,3 |
52,7 |
40,5 |
17,3 |
11,9 |
6,47 |
| 1,7 |
187 |
136 |
107 |
64,5 |
51,2 |
39,9 |
16,8 |
11,5 |
6,31 |
| 1,75 |
184 |
132 |
103 |
62,7 |
49,1 |
39,1 |
16,0 |
11,3 |
6,20 |
| 1,8 |
178 |
131 |
97,9 |
61,0 |
48,8 |
38,3 |
15,2 |
11,0 |
6,03 |
