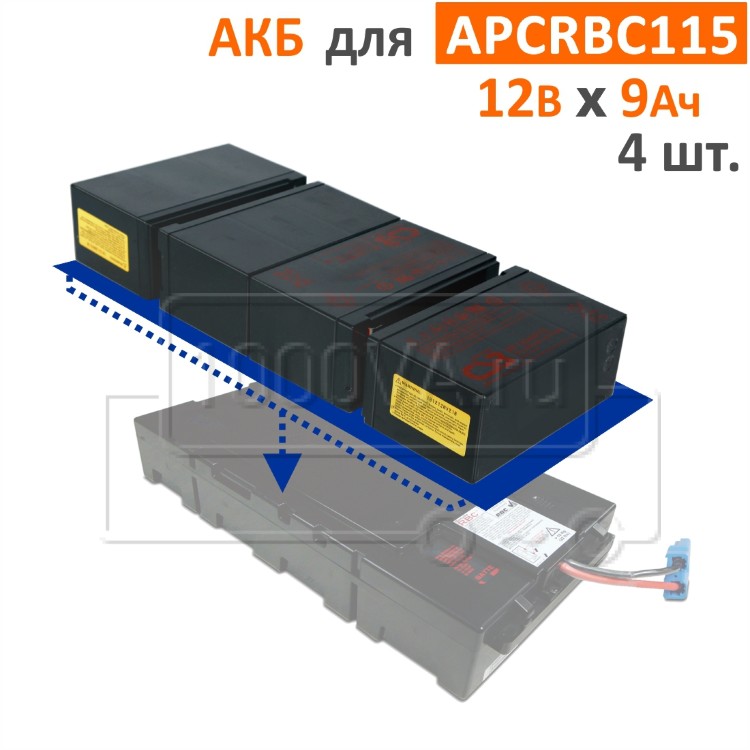

Стандартный батарейный картридж RBC115 компании Schneider Electric (APC) – это 4 необслуживаемых герметичных свинцово-кислотных аккумулятора напряжением 12 В и емкостью 9 Ач в пластиковом корпусе. Аккумуляторы в этом картридже могут быть заменены самостоятельно.

Батарейный картридж RBC115 используется в ИБП APC Smart-UPS SMX1500RMI2U, SMX1500RMI2UNC, SMX48RMBP2U, SMX48RMBP2US.

Замена аккумуляторов (ремонт) батареи APCRBC115

Инструменты, необходимые для замены аккумуляторов

• отвёртка крестовая,
• отвертка с трехгранным сечением TA25,
• мультиметр,
• поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.

Порядок замены аккумуляторов

• при помощи мультиметра проверяем напряжение аккумуляторов, предназначенных для установки при замене. Желательно, чтобы напряжение на них было не ниже 12,5 В и разница в напряжении не превышала 0,05 В. Кроме того, аккумуляторы должны быть одного производителя и, желательно, из одной партии.
• при помощи крестовой отвертки демонтируем батарейный картридж из ИБП согласно документации по его замене,
• при помощи отвертки с трехгранным сечением отворачиваем три винта: рядом с выходным разъемом и с боков картриджа,
• аккуратно отжимаем три защелки, рядом с выходным разъемом и с боков картриджа,
• аккуратно снимаем крышку, не повредив защелки на крышке со стороны, обратной стороне выходного разъема.
• фиксируем схему подключения аккумуляторов при помощи фото или иным способом.
• ставим два дальних аккумулятора в вертикальное положение и снимаем с клемм разъемы перемычек и предохранителя,
• достаем.эти два аккумулятора из картриджа,
• ставим в вертикальное положение два последних картриджа, снимаем с них перемычки.и вынимаем из картриджа.
• подключаем и укладываем новые аккумуляторы в обратной последовательности.
• проверяем напряжение на выходном разъеме. Оно должно быть 48-56 В,
• закрываем крышку аккуратно защелкнув защелки,
• при помощи отвертки с трехгранным сечением заворачиваем три винта: рядом с выходным разъемом и с боков картриджа,
• устанавливаем батарейный картридж с замененными аккумуляторами в ИБП,
• проводим Self-Test с панели ИБП (нажимаем и удерживаем кнопку Test до звукового сигнала) или с помощью штатного ПО. После завершения теста ИБП должен выйти на штатный режим работы.

Важно!

1. После установки картриджа в ИБП требуется провести полный заряд АКБ и их калибровку штатным ПО.

2. В ИБП компании APC используются перемычки двух видов:

- без замка: сбивается шлицевой (плоской) отверткой.

- клеммы с замками, их необходимо снимать взявшись рукой за пластик клеммы.

Ни в коем случае нельзя тянуть перемычки на АКБ за провод, это нарушает надежность соединения и в дальнейшем приводит к плохому контакту между клеммой батареи и перемычки.

Если нет опыта выполнения такой работы, рекомендуем просмотреть короткий видеоролик по этому вопросу:
