Комплект аккумуляторов для APC RBC12
Комплект аккумуляторов для APC RBC12

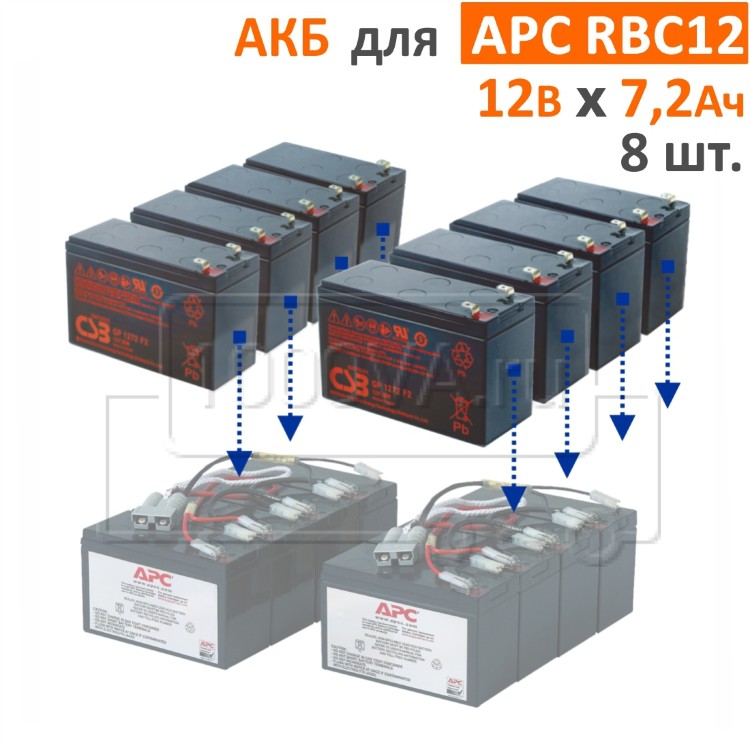

Стандартный батарейный картридж RBC12 компании Schneider Electric (APC) – это склеенные по четыре 8-мь необслуживаемых герметичных свинцово-кислотных аккумулятора напряжением 12 В и емкостью 7,2 Ач. Они могут быть заменены самостоятельно. Аккумуляторы должны быть одного производителя и из одной партии.
Батарейный картридж RBC12 используется в ИБП APC Smart для следующих моделей:
| SU2200R3IBX120 | SU3000R3IBX120 | SU3000RMI3U | SU5000R5IBX120 | SU5000RMXLI5U | APC3IA |
| SU2200RMI3U | SU3000R3IX160 | SU5000I | SU5000RMI5U | APC2IA | DL5000RMI5U |
Замена аккумуляторов (ремонт) батареи APC RBC12
Инструменты, необходимые для замены аккумуляторов
- отвёртка крестовая,
- отвертка плоская,
- мультиметр,
- поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.
Порядок замены аккумуляторов
- при помощи крестовой отвертки демонтируем батарейный картридж из ИБП согласно документации по его замене,
- снимаем разъемы подключения,
- снимаем межаккумуляторные перемычки,
- склеиваем двухсторонним скотчем по широкой стороне по 4 штуки новых аккумуляторов,
- подсоединяем перемычки и разъемы подключения на новые аккумуляторы,
- при помощи мультиметра проверяем напряжение на разъемах блоков. Оно должно быть 24-28 В,
- устанавливаем батарейный картридж с замененными аккумуляторами в ИБП,
- проводим Self-Test с панели ИБП (нажимаем и удерживаем кнопку Test до звукового сигнала) или с помощью штатного ПО. После завершения теста ИБП должен выйти на штатный режим работы.
Важно!
1. После установки картриджа в ИБП типа Smart требуется провести полный заряд АКБ и их калибровку штатным ПО.
2. В ИБП компании APC используются перемычки двух видов:
- без замка: сбивается шлицевой (плоской) отверткой.
- клеммы с замками, их необходимо снимать взявшись рукой за пластик клеммы.
Ни в коем случае нельзя тянуть перемычки на АКБ за провод, это нарушает надежность соединения и в дальнейшем приводит к плохому контакту между клеммой батареи и перемычки.
Если нет опыта выполнения такой работы, рекомендуем просмотреть короткий видеоролик по этому вопросу:
| Емкость используемых АКБ, Ач | 7.2 |
| Напряжение используемых АКБ, В | 12 |
| Количество аккумуляторов в комплекте, шт | 8 |
| Вес комплекта, кг | 20 |
| Вес брутто, !!кг!! | 20 |
| Срок службы | 3-5 лет |
| Гарантия, мес. | 12 |
| Страна | Китай |
| Производитель | CSB, BB Battery |
