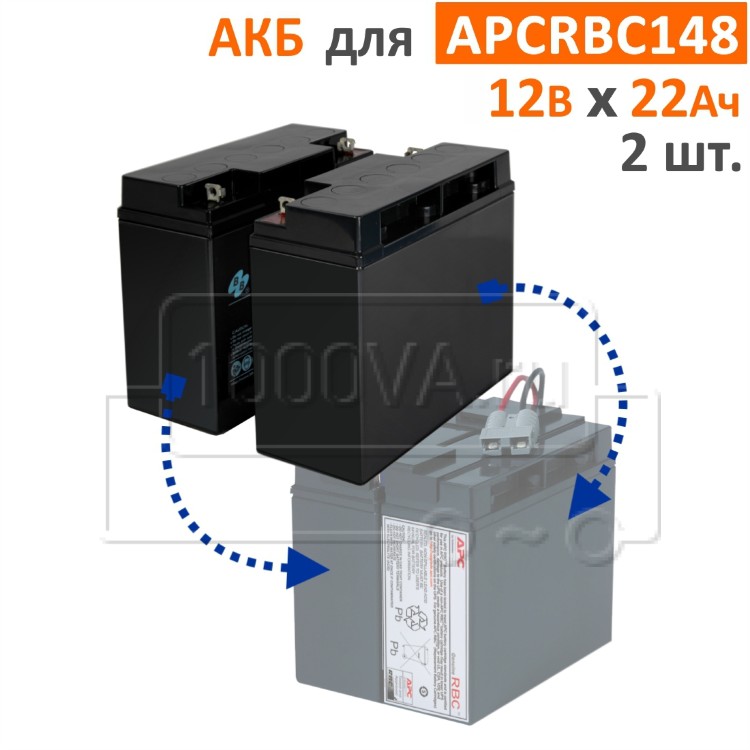

Комплект аккумуляторов для APCRBC148

Комплект аккумуляторов для APCRBC148

Стандартный батарейный картридж APCRBC148 компании Schneider Electric (APC) – это 2 необслуживаемых герметичных свинцово-кислотных аккумулятора напряжением 12 В и емкостью 20 Ач размещенных в комплекте с разъемами и перемычками. Аккумуляторы в нем могут быть заменены самостоятельно.

Батарейный картридж RBC148 используется в ИБП APC Smart UPS SMC2000I, SMC2000I-RS.

Замена аккумуляторов (ремонт) батареи APCRBC148

Инструменты, необходимые для замены аккумуляторов

• отвертка плоская,
• отвёртка крестовая,
• мультиметр,
• поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.

Порядок замены аккумуляторов

• при помощи мультиметра проверяем напряжение на аккумуляторах, подготовленных для замены. Желательно, чтобы напряжение на каждом из них было не ниже 12,5 В и расхождение напряжения между АКБ было не более 0,05 В.
• при помощи крестовой отвертки демонтируем батарейный картридж из ИБП согласно документации по его замене,
• при помощи плоской отвертки снимаем пластиковые защитные накладки, закрывающие разъемы аккумуляторов.
• при помощи крестовой отвертки демонтируем предохранители или перемычки (может быть установлено и то, и другое),
• при помощи крестовой отвертки демонтируем разъемы подключения батарейных картриджей,
• склеиваем двухсторонним скотчем по широкой стороне попарно 4-х новых аккумулятора,
• при помощи крестовой отвертки устанfвливаем разъемы подключения и предохранители.
• при помощи мультиметра проверяем напряжение на разъемах собранных блоков. Оно должно быть 24-28 В,
• устанавливаем пластиковые защитные накладки над клеммами аккумуляторов,
• устанавливаем батарейный картридж с замененными аккумуляторами в ИБП.
• проводим Self-Test с панели ИБП (нажимаем и удерживаем кнопку Test до звукового сигнала) или с помощью штатного ПО. После завершения теста ИБП должен выйти на штатный режим работы.

Важно! После установки картриджа в ИБП требуется провести полный заряд АКБ и их калибровку штатным ПО.
