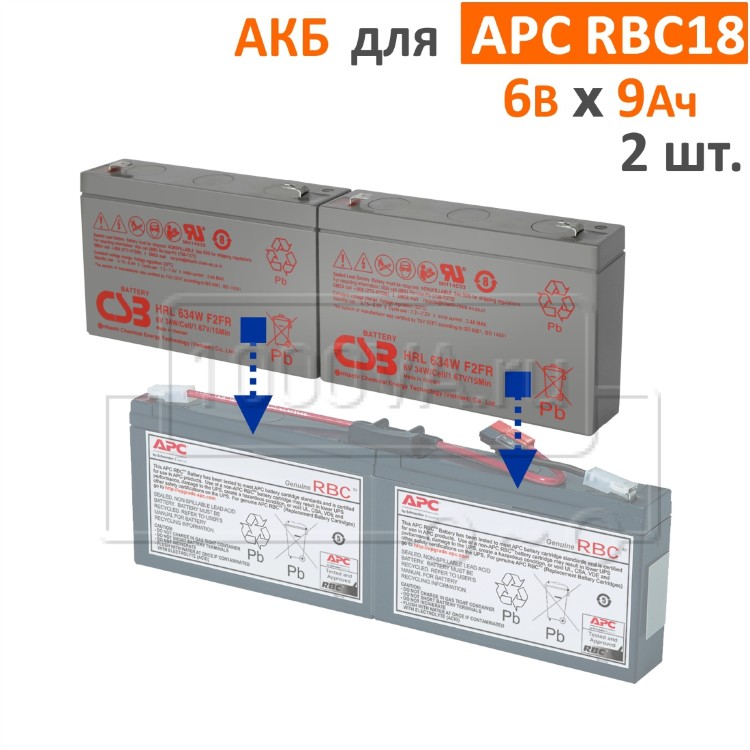

Стандартный батарейный картридж RBC18 компании Schneider Electric (APC) – это скрепленные между собой 2-а необслуживаемых герметичных свинцово-кислотных аккумулятора напряжением 6 В и емкостью 8,5Ач. Они могут быть заменены самостоятельно. Аккумуляторы должны быть одного производителя и из одной партии.

Батарейный картридж RBC18 используется в ИБП APC Smart UPS PS250I, PS450, PS450I, SC250RMI1U, SC450RMI1U.

Замена аккумуляторов (ремонт) батареи APC RBC18

Инструменты, необходимые для замены аккумуляторов

• отвёртка крестовая,
• отвертка плоская,
• мультиметр,
• поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.

Порядок замены аккумуляторов

• при помощи отвертки демонтируем батарейный картридж из ИБП согласно документации по его замене в ИБП,
• отсоединяем от картриджа минусовой разъем, затем плюсовой разъем общего выходакартриджа к ИБП,
• с помощью плоской отвертки аккуратно снимаем защитный кожух, закрывающий ближайшие между собой клеммы (может быть приклеен на двусторонний скотч),
• отсоединяем перемычку с ближайших между собой клемм аккумуляторов,
• для удобства дальнейшего извлечения батарейного картриджа отклеиваем снизу «язычок извлечения» картриджа из ИБП (необязательно),
• снимаем аккуратно родные наклейки APC с двух сторон, в дальнейшем их можно использовать для соединения аккумуляторов,
• с помощью снятых наклеек APC или двухстороннего скотча или обычного скотча соединяем 2-а новых аккумулятора, так чтобы по краям картриджа была плюсовая и минусовая клеммы,
• приклеиваем снизу «язычок извлечения» картриджа из ИБП, если не держится используем обычный скотч для фиксации,
• подсоединяем перемычку на ближайшие между собой клеммы аккумуляторов и приклеиваем сверху защитный кожух, при необходимости используем дополнительно двусторонний скотч,
• подсоединяем плюсовой разъём, затем минусовой разъём общего выхода картриджа к ИБП,
• проверяем мультиметром наличие напряжения на выходном разъёме, оно должно быть порядка 12-14 В,
• устанавливаем батарейный картридж с замененными аккумуляторами в ИБП,
• проводим Self-Test с панели ИБП (нажимаем и удерживаем кнопку Test до звукового сигнала) при наличии возможности у ИБП или с помощью штатного ПО. После завершения теста ИБП должен выйти на штатный режим работы.

Важно!

1. После установки картриджа в ИБП типа Smart требуется провести полный заряд АКБ и их калибровку штатным ПО.

2. В ИБП компании APC используются перемычки двух видов:

- без замка: сбивается шлицевой (плоской) отверткой.

- клеммы с замками, их необходимо снимать взявшись рукой за пластик клеммы.

Ни в коем случае нельзя тянуть перемычки на АКБ за провод, это нарушает надежность соединения и в дальнейшем приводит к плохому контакту между клеммой батареи и перемычки.

Если нет опыта выполнения такой работы, рекомендуем просмотреть короткий видеоролик по этому вопросу:
