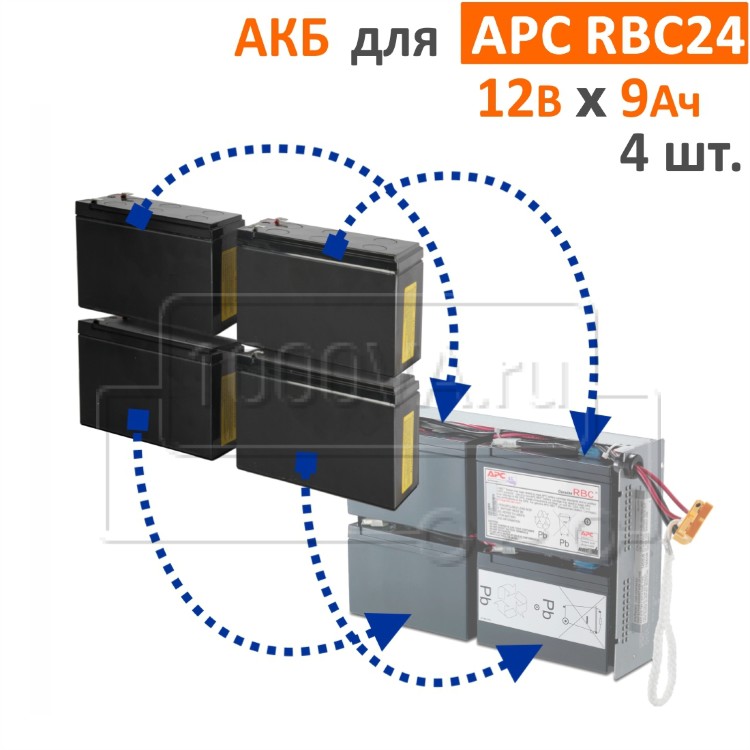

Комплект аккумуляторов для APC RBC24
Замена аккумуляторов (ремонт) батареи APC RBC24
Стандартный батарейный картридж RBC24 компании Schneider Electric (APC) – это металлический корпус с установленными в нем 4-мя необслуживаемыми герметичными свинцово-кислотными аккумуляторами напряжением 12 В и емкостью 9 Ач. Они могут быть заменены самостоятельно. Аккумуляторы должны быть одного производителя и из одной партии.
Батарейный картридж RBC24 используется в ИБП APC Smart UPS SU1400R2IBX120, DLA1500RMI2U, SUA1500RMI2U.
Инструменты, необходимые для замены аккумуляторов
- отвёртка крестовая,
- отвертка плоская,
- мультиметр,
- поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.
Порядок замены аккумуляторов
- при помощи крестовой отвертки демонтируем батарейный картридж из ИБП согласно документации по его замене,
- плоской отвёрткой отсоединяем левый ближний к выходному разъёму аккумулятор от картриджа (он закреплен двухсторонним скотчем), снимаем разъемы с клемм,
- плоской отвёрткой отсоединяем правый ближний к выходному разъёму аккумулятор от картриджа (он закреплен двухсторонним скотчем), снимаем с него предохранитель и разъемы с клемм,
- отсоединяем оставшиеся два аккумулятора,
- наклеиваем на дно корпуса двухсторонний скотч под каждый аккумулятор,
- устанавливаем и подключаем два новых дальних аккумулятора,
- проверяем наличие напряжения на выходном разъёме.Оно должно быть 24-28 В,
- временно отключаем разъем одной из клемм этой цепочки АКБ из двух разъемов.
- подключаем предохранители и разъёмы ближних аккумуляторов,
- проверяем наличие напряжения на выходном разъёме.Оно должно быть 24-28 В,
- восстанавливаем подключение снятой клеммы на первой цепочке АКБ.,
- устанавливаем батарейный картридж с замененными аккумуляторами в ИБП,
- проводим Self-Test с панели ИБП (нажимаем и удерживаем кнопку Test до звукового сигнала) или с помощью штатного ПО. После завершения теста ИБП должен выйти на штатный режим работы.
Важно!
1. После установки картриджа в ИБП требуется провести полный заряд АКБ и их калибровку штатным ПО.
2. В ИБП компании APC используются перемычки двух видов:
- без замка: сбивается шлицевой (плоской) отверткой.
- клеммы с замками, их необходимо снимать взявшись рукой за пластик клеммы.
Ни в коем случае нельзя тянуть перемычки на АКБ за провод, это нарушает надежность соединения и в дальнейшем приводит к плохому контакту между клеммой батареи и перемычки.
Если нет опыта выполнения такой работы, рекомендуем просмотреть короткий видеоролик по этому вопросу:
| Емкость используемых АКБ, Ач | 9 |
| Напряжение используемых АКБ, В | 12 |
| Количество аккумуляторов в комплекте, шт | 4 |
| Вес комплекта, кг | 10 |
| Вес брутто, !!кг!! | 10 |
| Срок службы | 3-5 лет |
| Гарантия, мес. | 12 |
| Страна | Китай |
| Производитель | CSB, BB Battery |
