Комплект аккумуляторов для APC RBC25
Комплект аккумуляторов для APC RBC25

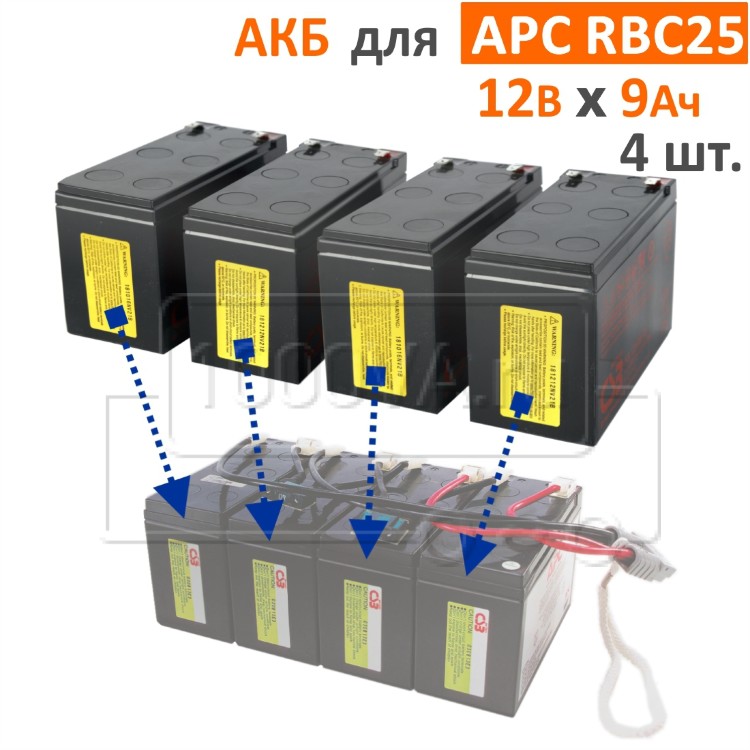

Стандартный батарейный картридж RBC25 компании Schneider Electric (APC) – это скрепленные между собой 4-е необслуживаемых герметичных свинцово-кислотных аккумулятора напряжением 12 В и емкостью 9 Ач. Они могут быть заменены самостоятельно. Аккумуляторы должны быть одного производителя и из одной партии.
Батарейный картридж RBC25 используется в ИБП APC Smart UPS SU1400RMXLIB3U, SU1400RMXLI3U.
Замена аккумуляторов (ремонт) батареи APC RBC25
Инструменты, необходимые для замены аккумуляторов
- отвёртка крестовая,
- мультиметр,
- поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.
Порядок замены аккумуляторов
- при помощи крестовой отвертки демонтируем батарейный картридж из ИБП согласно документации по его замене,
- фотографируем или фиксируем иным образом схему подключения аккумуляторов в блоке,
- отсоединяем основной плюсовой разъём (от выведенного из картриджа разъема подключения батареи),
- отсоединяем прочие разъёмы и демонтируем предохранители,
- заменяем аккумуляторы, установив их согласно схеме размещения аккумуляторов в картридже,
- подсоединяем минусовый разъём,
- подсоединяем все разъёмы (кроме плюсового),
- подсоединяем предохранители,
- подсоединяем плюсовой разъём,
- проверяем мультиметром наличие напряжения на выходном разъёме. Оно должно быть 24–28 В,
- устанавливаем батарейный картридж с замененными аккумуляторами в ИБП,
- проводим Self-Test с панели ИБП (нажимаем и удерживаем кнопку Test до звукового сигнала) или с помощью штатного ПО. После завершения теста ИБП должен выйти на штатный режим работы.
Важно!
1. После установки картриджа в ИБП требуется провести полный заряд АКБ и их калибровку штатным ПО.
2. В ИБП компании APC используются перемычки двух видов:
- без замка: сбивается шлицевой (плоской) отверткой.
- клеммы с замками, их необходимо снимать взявшись рукой за пластик клеммы.
Ни в коем случае нельзя тянуть перемычки на АКБ за провод, это нарушает надежность соединения и в дальнейшем приводит к плохому контакту между клеммой батареи и перемычки.
Если нет опыта выполнения такой работы, рекомендуем просмотреть короткий видеоролик по этому вопросу:
| Емкость используемых АКБ, Ач | 9 |
| Напряжение используемых АКБ, В | 12 |
| Количество аккумуляторов в комплекте, шт | 4 |
| Вес комплекта, кг | 10 |
| Вес брутто, !!кг!! | 10 |
| Срок службы | 3-5 лет |
| Гарантия, мес. | 12 |
| Страна | Китай |
| Производитель | CSB, BB Battery |
