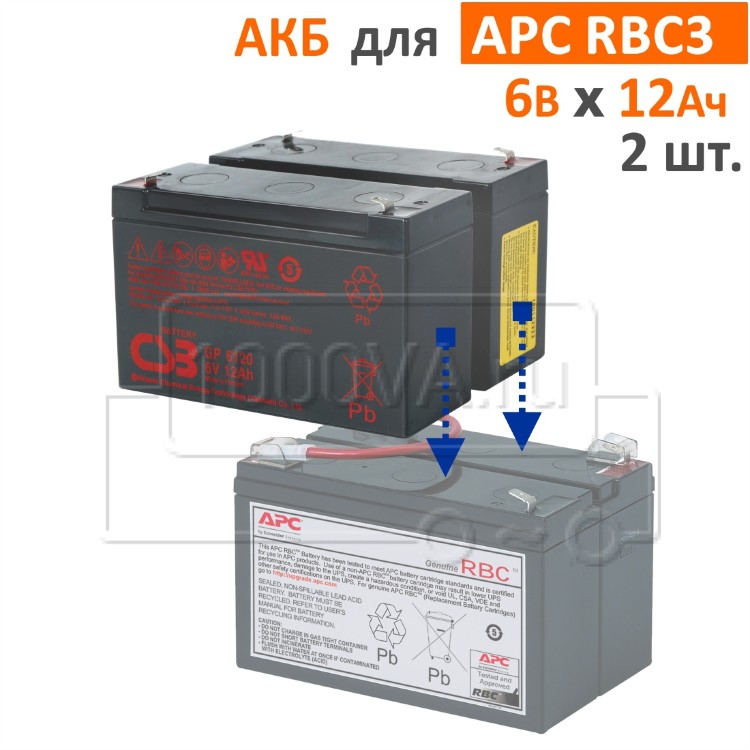

Стандартный батарейный картридж RBC3 компании Schneider Electric (APC) – это скрепленные между собой 2-а необслуживаемых герметичных свинцово-кислотных аккумулятора напряжением 6 В и емкостью 12 Ач. Они могут быть заменены самостоятельно. Аккумуляторы должны быть одного производителя и из одной партии.

Батарейный картридж RBC3 используется в ИБП APC Back-UPS BK600I, BK600EC.

Замена аккумуляторов (ремонт) батареи APC RBC3

Инструменты, необходимые для замены аккумуляторов

• отвертка плоская,
• отвертка крестовая,
• мультиметр,
• поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.

Порядок замены аккумуляторов

• при помощи отвертки демонтируем батарейный картридж из ИБП согласно документации по его замене в ИБП,
• отсоединяем от картриджа минусовой разъем подключения картриджа к ИБП,
• отсоединяем от картриджа плюсовой разъем подключения картриджа к ИБП,
• отсоединяем перемычку с клемм аккумуляторов с противоположной стороны картриджа;
• склеиваем двухсторонним скотчем 2 новых аккумулятора по длинной боковой стороне (можно использовать обычный скотч для фиксации по внешней стороне), чтобы на каждой стороне картриджа была и положительная и отрицательная клемма, т.к. соединение последовательное,
• подсоединяем перемычку на любой из сторон картриджа, на ближайшие между собой клеммы аккумуляторов,
• проверяем наличие напряжения на свободных клеммах картриджа, оно должно быть порядка 12-14 В,
• подсоединяем свободные плюсовой разъём, затем минусовой разъём картриджа к ИБП;
• устанавливаем батарейный картридж с замененными аккумуляторами в ИБП.

Важно!

В ИБП компании APC используются перемычки двух видов:

- без замка: сбивается шлицевой (плоской) отверткой.

- клеммы с замками, их необходимо снимать взявшись рукой за пластик клеммы.

Ни в коем случае нельзя тянуть перемычки на АКБ за провод, это нарушает надежность соединения и в дальнейшем приводит к плохому контакту между клеммой батареи и перемычки.
