Комплект аккумуляторов для APC RBC31

Комплект аккумуляторов для APC RBC31

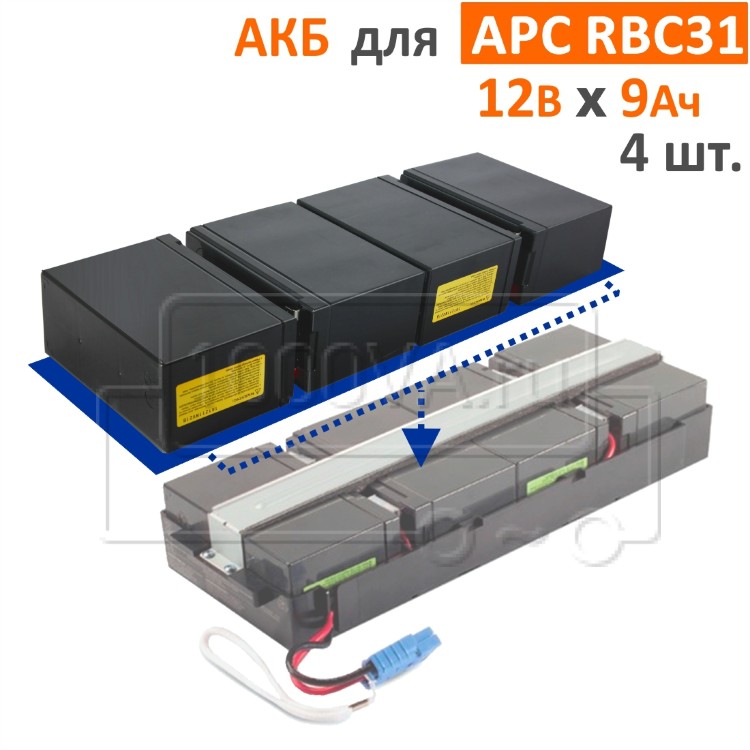

Стандартный батарейный картридж RBC31 компании Schneider Electric (APC) – это пластиковый корпус с 4-мя смонтированными в нем необслуживаемых герметичных свинцово-кислотных аккумулятора напряжением 12 В и емкостью 9 Ач. Они могут быть заменены самостоятельно. Аккумуляторы должны быть одного производителя и из одной партии.

Батарейный картридж RBC31 используется в ИБП APC Smart UPS On-Line:

Замена аккумуляторов (ремонт) батареи APC RBC31

Инструменты, необходимые для замены аккумуляторов

• отвёртка крестовая,
• мультиметр,
• поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.

Порядок замены аккумуляторов

• при помощи крестовой отвертки демонтируем батарейный картридж из ИБП согласно документации по его замене,
• отсоединяем разъём подключения картриджа к ИБП и полностью извлекаем картридж из ИБП,
• при помощи крестовой отвертки демонтируем металлический фиксатор с батарейного картриджа, открутив 2-а винта и снимаем с защелки на противоположной стороне картриджа,
• фотографируем расположение аккумуляторов (направление их клемм) в блоке,
• извлекаем ближний к выходному разъёму картриджа аккумулятор и отсоединяем от него минусовой и плюсовой разъёмы,
• берем новый аккумулятор и подсоединяем к нему плюсовой и минусовой разъёмы, не устанавливая аккумулятор в картридж (клеммы аккумулятора слева),
• извлекаем второй от выходного разъёма картриджа аккумулятор и отсоединяем от него минусовой и плюсовой разъёмы,
• берем новый аккумулятор и подсоединяем к нему плюсовой и минусовой разъёмы (клеммы аккумулятора справа),
• устанавливаем одновременно оба новых аккумулятора в картридж. Проверяем, что не отсоединились контакты и аккуратно укладываем провода,
• извлекаем третий от выходного разъёма картриджа аккумулятор и отсоединяем от него минусовой и плюсовой разъёмы,
• берем новый аккумулятор и подсоединяем к нему плюсовой и минусовой разъёмы, не устанавливая аккумулятор в картридж (клеммы аккумулятора слева),
• извлекаем четвертый от выходного разъёма картриджа аккумулятор и отсоединяем от него минусовой и плюсовой разъёмы,
• берем новый аккумулятор и подсоединяем к нему плюсовой и минусовой разъёмы (клеммы аккумулятора справа),
• устанавливаем одновременно оба новых аккумулятора (3-й и 4-й) в картридж. Проверяем, чтобы не отсоединились контакты и аккуратно укладываем провода,
• проверяем мультиметром наличие напряжения на выходном разъёме. Оно должно быть 48-54 В,
• устанавливаем металлический фиксатор АКБ обратно на батарейный картридж, до щелчка с одной стороны и устанавливаем два винта с противоположной стороны картириджа,
• устанавливаем батарейный картридж с замененными аккумуляторами в ИБП,
• проводим Self-Test с панели ИБП (нажимаем и удерживаем кнопку Test до звукового сигнала) или с помощью штатного ПО. После завершения теста ИБП должен выйти на штатный режим работы.

Важно!

1. После установки картриджа в ИБП требуется провести полный заряд АКБ и их калибровку штатным ПО.

2. В ИБП компании APC используются перемычки двух видов:

- без замка: сбивается шлицевой (плоской) отверткой.

- клеммы с замками, их необходимо снимать взявшись рукой за пластик клеммы.

Ни в коем случае нельзя тянуть перемычки на АКБ за провод, это нарушает надежность соединения и в дальнейшем приводит к плохому контакту между клеммой батареи и перемычки.

Если нет опыта выполнения такой работы, рекомендуем просмотреть короткий видеоролик по этому вопросу:
