Инструкция по замене АКБ в картиридже APC RBC43 подготовлена специалистами компании ООО «Нита Сервис» — ремонт и обслуживание ИБП.

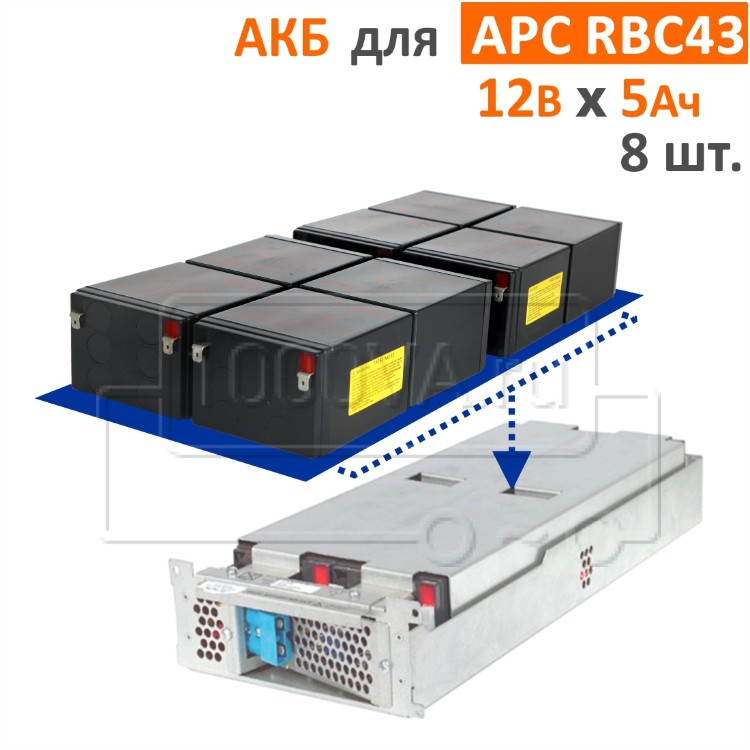

Стандартный батарейный картридж APCRBC43 компании Schneider Electric (APC) – это металлический картридж, в котором установлено 8 необслуживаемых герметичных свинцово-кислотных аккумулятора напряжением 12 В и емкостью 5 Ач. Они могут быть заменены самостоятельно. Аккумуляторы должны быть одного производителя и из одной партии.

Сменный батарейный картридж RBC43 может использоваться в ИБП APC следующих моделей:

Замена аккумуляторов (ремонт) батареи APC RBC43

Инструменты, необходимые для замены аккумуляторов

• отвёртка крестовая,
• отвертка плоская,
• мультиметр,
• поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.

Порядок замены аккумуляторов

• демонтируем батарейный картридж из ИБП согласно документации по его замене,
• при помощи крестовой отвертки снимаем 2 винта на задней части корпуса и 2 винта на передней,
• снимаем крышку,
• фотографируем расположение аккумуляторов и перемычек в картридже,
• снимаем межаккумуляторные перемычки,
• достаём отработанные аккумуляторы из металлического корпуса,
• устанавливаем новые аккумуляторы, согласно ранее сделанной фотографии,
• подсоединяем перемычки на новые аккумуляторы, согласно ранее сделанной фотографии,
• при помощи мультиметра проверяем напряжение на разъемах блоков, оно должно быть 50-51 В,
• при помощи мультиметра проверяем полярность на разъеме,
• устанавливаем верхнюю крышку на место,
• при помощи крестовой отвертки устанавливаем 2 винта на задней части корпуса и 2 винта на передней,
• устанавливаем батарейный картридж с замененными аккумуляторами в ИБП,
• после замены аккумуляторов в картридже ИБП, оставляем ИБП не менее чем на сутки для полного заряда,
• после полного заряда сменного картриджа батареи (RBC) выполните самодиагностику и проверочное испытание времени автономной работы.

Важно!

1. При работе по замене аккумуляторных батарей в картридже будьте предельно аккуратны, постоянное напряжение 48 В представляет опасность возгорания и может привести к ожогам.

2. После установки картриджа в ИБП типа Smart требуется провести полный заряд АКБ и их калибровку штатным ПО.

3. В ИБП компании APC используются перемычки двух видов:

- без замка: сбивается шлицевой (плоской) отверткой.

- клеммы с замками, их необходимо снимать взявшись рукой за пластик клеммы.

Ни в коем случае нельзя тянуть перемычки на АКБ за провод, это нарушает надежность соединения и в дальнейшем приводит к плохому контакту между клеммой батареи и перемычки.
