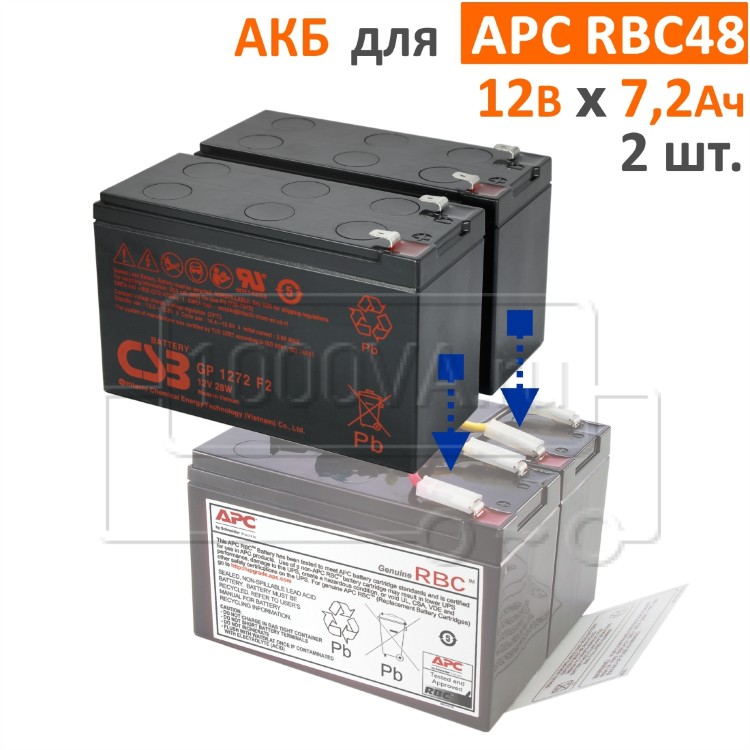

Стандартный батарейный картридж RBC48 компании Schneider Electric (APC) – это скрепленные между собой два необслуживаемых герметичных свинцово-кислотных аккумулятора напряжением 12 В и емкостью 7-7,2 Ач. Они могут быть заменены самостоятельно. Аккумуляторы должны быть одного производителя и из одной партии.

Батарейный картридж RBC48 используется в ИБП APC Smart UPS SMT750I, SUA750I.

Замена аккумуляторов (ремонт) батареи APC RBC48

Инструменты, необходимые для замены аккумуляторов

• отвертка плоская,
• мультиметр,
• поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.

Порядок замены аккумуляторов

• при помощи плоской отвертки демонтируем батарейный картридж из ИБП согласно документации по его замене,
• отсоединяем перемычку с предохранителем с ближайших между собой клемм соседних аккумуляторов,
• отсоединяем прочие разъёмы подключения картриджа
• при помощи плоской отвертки отсоединяем выходной разъём батарейного картриджа (по умолчанию приклеен на двухсторонний скотч,
• для удобства дальнейшего извлечения батарейного картриджа отклеиваем снизу «язычок извлечения» картриджа из ИБП (необязательно),
• склеиваем двухсторонним скотчем два новых аккумулятора по длинной боковой стороне клеммами в одну сторону,
• подсоединяем предохранитель,
• подсоединяем плюсовой разъём,
• подсоединяем минусовый разъём,
• приклеиваем выходной разъем картриджа к противоположной стороне от клемм, так же как было до демонтажа выходного разъема со старого комплекта (при необходимости используем дополнительно двухсторонний скотч),
• для удобства дальнейшего извлечения батарейного картриджа приклеиваем снизу «язычок извлечения» из ИБП, если не держится используем обычный скотч для фиксации (необязательно),
• проверяем мультиметром наличие напряжения на выходном разъёме, оно должно быть порядка 24-28 В, в зависимости от заряда новых АКБ,
• устанавливаем батарейный картридж с замененными аккумуляторами в ИБП,
• проводим Self-Test с панели ИБП (нажимаем и удерживаем кнопку Test до звукового сигнала) или с помощью штатного ПО. После завершения теста ИБП должен выйти на штатный режим работы.

Важно!

1. После установки картриджа в ИБП требуется провести полный заряд АКБ и их калибровку штатным ПО.

2. В ИБП компании APC используются перемычки двух видов:

- без замка: сбивается шлицевой (плоской) отверткой.

- клеммы с замками, их необходимо снимать взявшись рукой за пластик клеммы.

Ни в коем случае нельзя тянуть перемычки на АКБ за провод, это нарушает надежность соединения и в дальнейшем приводит к плохому контакту между клеммой батареи и перемычки.

Если нет опыта выполнения такой работы, рекомендуем просмотреть короткий видеоролик по этому вопросу:
