Комплект аккумуляторов для APC RBC8
Комплект аккумуляторов для APC RBC8

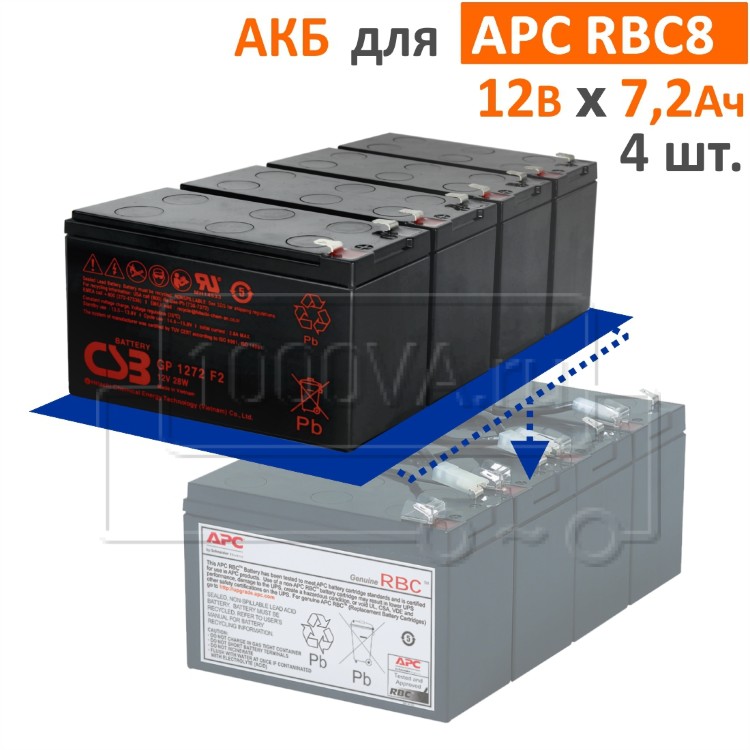

Стандартный батарейный картридж RBC8 компании Schneider Electric (APC) – это скрепленные между собой 4-е необслуживаемых герметичных свинцово-кислотных аккумулятора напряжением 12 В и емкостью 7,2 Ач. Они могут быть заменены самостоятельно. Аккумуляторы должны быть одного производителя и из одной партии.
Батарейный картридж RBC8 используется в ИБП APC Smart-UPS SU1400RMI, SU1400RMINET.
Замена аккумуляторов (ремонт) батареи APC RBC8
Инструменты, необходимые для замены аккумуляторов
- отвёртка крестовая,
- отвертка плоская,
- мультиметр,
- поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.
Порядок замены аккумуляторов
- при помощи отвертки демонтируем батарейный картридж из ИБП согласно документации по его замене в ИБП,
- потянув немного за «язычок извлечения» картриджа отсоединяем сдвоенный плюсовой разъём подключения картриджа к ИБП,
- фотографируем или фиксируем иным образом схему подключения аккумуляторов в блоке (чтобы избежать путаницы при сборке),
- отсоединяем сдвоенный минусовый разъём подключения картриджа к ИБП,
- отсоединяем предохранители-перемычки с 1- и 3+ клемм аккумуляторов, со 2- и 4+,
- для удобства дальнейшего извлечения батарейного картриджа отклеиваем снизу «язычок извлечения» картриджа из ИБП (необязательно),
- склеиваем двухсторонним скотчем 4-е новых аккумулятора по длинной боковой стороне клеммами в одну сторону,
- приклеиваем снизу «язычок извлечения» картриджа из ИБП. Если он не держится, используем обычный скотч для фиксации,
- соединяем предохранители-перемычки с 1- и 3+ клемм аккумуляторов, со 2- и 4+ (все клеммы аккумуляторов с правой стороны),
- при помощи мультиметра проверяем напряжение на клеммах пар акк-ов, 1-3, 2-4. Оно должно быть 24-28 В, в сумме 48-56 В,
- соединяем сдвоенный минусовый разъём подключения картриджа к ИБП на 3- и 4- клеммы аккумуляторов,
- почти полностью устанавливаем картридж в ИБП, соединяем сдвоенный плюсовой разъём подключения картриджа к ИБП на 1+ и 2+ клеммы аккумуляторов,
- устанавливаем батарейный картридж с замененными аккумуляторами в ИБП полностью и закрепляем его винтами,
- проводим Self-Test с панели ИБП (нажимаем и удерживаем кнопку Test до звукового сигнала) при наличии возможности у ИБП или с помощью штатного ПО. После завершения теста ИБП должен выйти на штатный режим работы.
Важно! После установки картриджа в ИБП типа Smart требуется провести полный заряд АКБ и их калибровку штатным ПО.
| Емкость используемых АКБ, Ач | 7.2 |
| Напряжение используемых АКБ, В | 12 |
| Количество аккумуляторов в комплекте, шт | 4 |
| Вес комплекта, кг | 10 |
| Вес брутто, !!кг!! | 10 |
| Срок службы | 3-5 лет |
| Гарантия, мес. | 12 |
| Страна | Китай |
| Производитель | CSB, BB Battery |
