Комплект аккумуляторов для APC RBC140

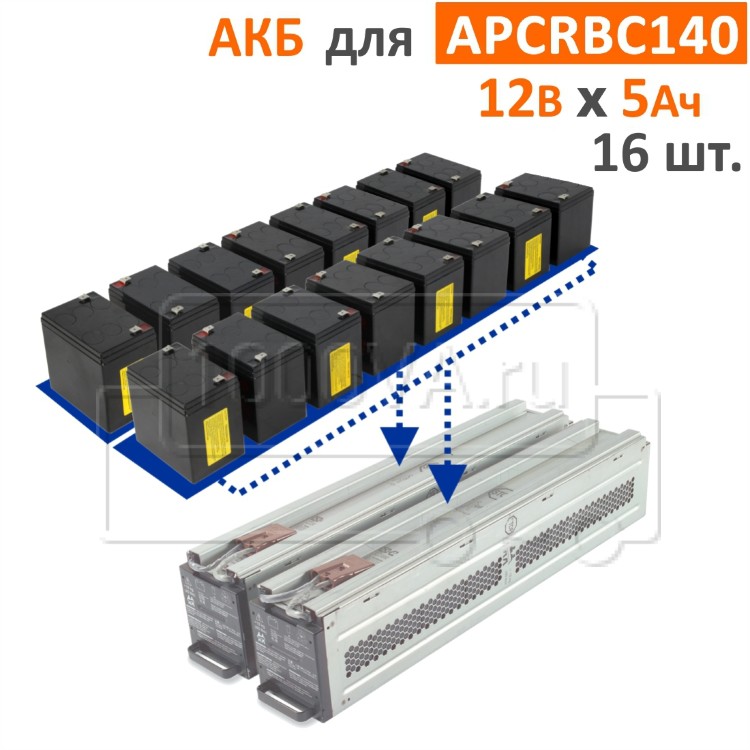

Стандартный батарейный картридж APCRBC140 компании Schneider Electric (APC) – это 2 металлических картриджа, в каждом из которых установлено 8 необслуживаемых герметичных свинцово-кислотных аккумуляторов напряжением 12 В и емкостью 5 Ач. Они могут быть заменены самостоятельно. Аккумуляторы должны быть одного производителя и из одной партии.

Батарейный картридж APCRBC140 используется в ИБП APC:

Замена аккумуляторов (ремонт) батареи APC RBC140

Инструменты, необходимые для замены аккумуляторов

• отвёртка крестовая,
• отвертка плоская,
• мультиметр,
• поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.

Порядок замены аккумуляторов

• демонтируем батарейный картридж из ИБП согласно документации по его замене,
• при помощи крестовой отвертки снимаем 2 винта на задней части корпуса,
• сдвигаем верхнюю крышку назад и подняв вверх, снимаем её,
• фотографируем расположение аккумуляторов и перемычек в картридже,
• снимаем межаккумуляторные перемычки,
• достаём отработанные аккумуляторы из металлического корпуса,
• устанавливаем новые аккумуляторы, согласно ранее сделанной фотографии,
• подсоединяем перемычки на новые аккумуляторы, согласно ранее сделанной фотографии,
• при помощи мультиметра проверяем напряжение на разъемах блоков, оно должно быть 92-106 В. Кроме того, необходимо проверить полярность на разъеме,
• устанавливаем верхнюю крышку на место,
• при помощи крестовой отвертки устанавливаем 2 винта на задней части корпуса,
• устанавливаем батарейный картридж с замененными аккумуляторами в ИБП,
• после замены аккумуляторов во всех картриджах ИБП, оставляем ИБП не менее чем на сутки для полного заряда,

После установки сменных картриджей, на дисплее отображается сообщение, в котором нужно подтвердить, являются ли установленные картриджи новыми. Выберите нужный вариант ответа.

- Вариант Yes (да): текущая дата устанавливается в качестве даты установки нового сменного картриджа батареи.

- Вариант No (нет): даты установки сменного картриджа батареи не изменяется.

После полного заряда сменного картриджа батареи (RBC) выполните самодиагностику и проверочное испытание времени автономной работы.

Если необходимо изменить дату установки сменного картриджа батареи вручную: c помощью кнопок со стрелками ВВЕРХ/ВНИЗ откройте пункт меню Config Menu > Battery > Installation Date (Меню конфигурирования > Батарея > Дата установки).

Важно!

1. При работе по замене аккумуляторных батарей в картридже будьте предельно аккуратны, постоянное напряжение 96 В представляет опасность для жизни человека.

2. После установки картриджа в ИБП типа Smart требуется провести полный заряд АКБ и их калибровку штатным ПО.

3. В ИБП компании APC используются перемычки двух видов:

- без замка: сбивается шлицевой (плоской) отверткой.

- клеммы с замками, их необходимо снимать взявшись рукой за пластик клеммы.

Ни в коем случае нельзя тянуть перемычки на АКБ за провод, это нарушает надежность соединения и в дальнейшем приводит к плохому контакту между клеммой батареи и перемычки.

Если нет опыта выполнения такой работы, рекомендуем просмотреть короткий видеоролик по этому вопросу:
