Комплект аккумуляторов для APC RBC44
Комплект аккумуляторов для APC RBC44

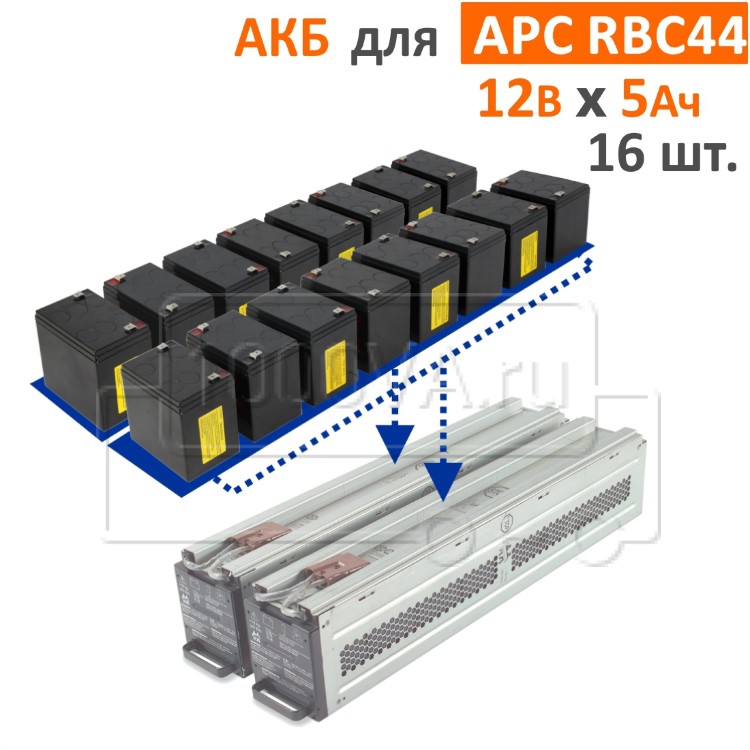

Стандартный батарейный картридж RBC44 компании Schneider Electric (APC) – это 2 металлических картриджа, в каждом из которых установлено 8 необслуживаемых герметичных свинцово-кислотных аккумуляторов напряжением 12 В и емкостью 5 Ач. Они могут быть заменены самостоятельно. Аккумуляторы должны быть одного производителя и из одной партии.
Видеоинструкция по замене аккумуляторов в картридже APC RBC44 приведена в блоке фотографий на данной странице.
Сменный батарейный картридж СБК044 может быть использован в ИБП следующих моделей APC:
| Smart-UPS RT 3 kVA | Smart-UPS RT 10 kVA |
SURTD3000XLI |
SURTD5000RMXLI | SURT8000RMXLI | SURT192RMXLBP |
| Smart-UPS RT 5 kVA | Smart-UPS RT 15 kVA |
SURTD3000RMXLI |
SURT6000XLI | SURT10000XLI | SURT192RMXLBP2 |
| Smart-UPS RT 6 kVA | Smart-UPS RT 20 kVA | SURTD3000XLIM | SURT6000RMXLI | SURT10000RMXLI | |
| Smart-UPS RT 8 kVA | SURTD2200XLIM | SURTD5000XLI | SURT8000XLI | SURT192XLBP |
Замена аккумуляторов (ремонт) батареи APC RBC44
Инструменты, необходимые для замены аккумуляторов- отвёртка крестовая,
- отвертка плоская,
- мультиметр,
- поскольку работа производится со свинцово-кислотными аккумуляторами, работу желательно проводить, используя резиновые перчатки, защитные очки и в одежде с длинными рукавами.
Порядок замены аккумуляторов
- демонтируем батарейный картридж из ИБП согласно документации по его замене,
- при помощи крестовой отвертки откручиваем 2 винта на задней части корпуса,
- сдвинув верхнюю крышку назад и подняв вверх, снимаем её,
- фотографируем расположение аккумуляторов и перемычек в картридже,
- снимаем межаккумуляторные перемычки,
- достаём отработанные аккумуляторы из металлического корпуса,
- устанавливаем новые аккумуляторы, согласно ранее сделанной фотографии,
- подсоединяем перемычки на новые аккумуляторы, согласно ранее сделанной фотографии,
- при помощи мультиметра проверяем напряжение на разъемах блоков. Оно должно быть 92-106 В, а также полярность указанную на разъеме,
- устанавливаем верхнюю крышку на место,
- при помощи крестовой отвертки устанавливаем на место 2 винта на задней части корпуса,
- устанавливаем батарейный картридж с замененными аккумуляторами в ИБП,
- после замены аккумуляторов во всех картриджах ИБП, оставляем ИБП не менее чем на сутки для полного заряда,
- проводим RunTime calibration Test с помощью штатного ПО. После завершения теста ИБП должен выйти на штатный режим работы.
Важно!
1. Если после полного заряда АКБ и проведенного RunTime calibration Test, светодиодная шкала индикации уровня заряда батарей мигает с интервалом примерно 1 раз в секунду, необходимо провести калибровку измерителей и кривой разряда батарей. Данная процедура может быть проведена при помощи партнера нашего интернет-магазина – сервисной компании http://upsserv.ru/.
2. После установки картриджа в ИБП типа Smart требуется провести полный заряд АКБ и их калибровку штатным ПО.
| Емкость используемых АКБ, Ач | 5 |
| Напряжение используемых АКБ, В | 12 |
| Количество аккумуляторов в комплекте, шт | 16 |
| Вес комплекта, кг | 28,8 |
| Вес брутто, !!кг!! | 28.8 |
| Срок службы | 3-5 лет |
| Гарантия, мес. | 12 |
| Страна | Китай |
| Производитель | CSB, BB Battery |
