L700-H 3/3 20kVA

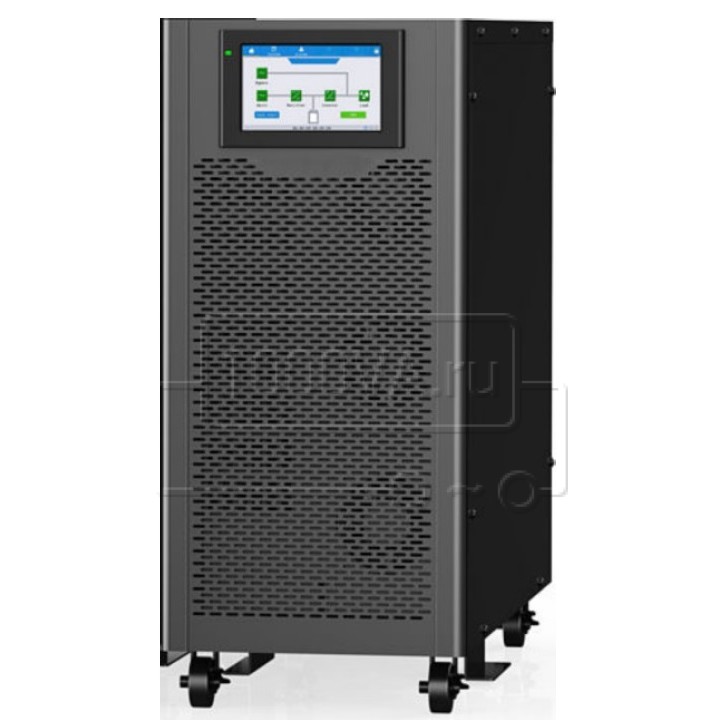

Источник бесперебойного питания Lanches L700-H 3/3 20kVA
Lanches L700-H 3/3 20kVA — источник бесперебойного питания, выполненный по схеме On-Line с двойным преобразованием напряжения. Широкий диапазон входного напряжения без перехода на АКБ, обеспечивает продолжительный срок службы аккумуляторов, сводя к минимуму количество переходов ИБП в автономный режим.
ИБП рассчитан на длительную работу от внешних аккумуляторов. Для работы нужно подключить 32–40 шт. (настраивается) внешних АКБ 12 В, которые приобретаются отдельно.
ИБП обеспечивает высокий уровень надежности питания и защиты производственного, промышленного и другого электротехнического оборудования.
Технические характеристики
| Мощность | 20000 ВА / 20000 Вт |
| Эффективность системы | до 95 % |
| Входные параметры | |
|---|---|
| Номинальное напряжение | 380 / 400 / 415 В, 3ф + N + заземление |
| Диапазон входного напряжения | 304–478 В (переменного тока LL) полная нагрузка 228–304 В (переменного тока LL) линейное снижение мощности нагрузки в соответствии с минимальным фазным напряжением |
| Коэффициент входной мощности | не менее 0,99 |
| Искажения входного тока (THDI) | менее 3 % |
| Диапазон входной частоты | 50 – 60 Гц (автоматическое определение),
40 – 70 |
| Диапазон допустимого напряжения байпаса | -40 ~ +25 %,
стандартно -20 ~ +15 % |
| Выходные параметры | |
| Выходное напряжение | 380 / 400 / 415 В, 3ф + N + заземление |
| Точность выходного напряжения | ± 1 % |
| Коэффициент мощности | 1,0 |
| Искажения выходного напряжения (THDv) | < 1 % (полная линейная нагрузка), < 3% (полная нелинейная нагрузка согласно IEC/EN62040-3) |
| Крест-фактор выходного тока | 3:1 (максимум) |
| Выходная частота | синхронизирована с внешней сетью, 50 – 60 ± 1 Гц при работе от батарей |
| Перегрузочная способность инвертора | 110 % — 60 мин, 110–125 % – 10 мин, 125–150 % – 1 мин, >150 % – 0,2 с |
| Перегрузочная способность байпаса | 125 % длительная работа,
125-130 % — 10 мин, 130-150 % — 1 мин, 150-400 % — 1 с, >400 % — >0,2 с |
| Аккумуляторные батареи | |
| Номинальное напряжение на шине постоянного тока | ± 240 В (стандартно), ± 192 ~ ± 240 (устанавливается) |
| Количество подключаемых батарей | 32 – 40 шт. |
| Максимальный ток зарядки | 1 – 10 А |
| Прочие характеристики | |
| Защита | от короткого замыкания, перегрузки, перегрева, низкого разряда батарей, пониженного или повышенного напряжения, отказа вентилятора |
| Степень защиты | IP 20 |
| Уровень шума (1 м) | < 55 дБ при 100 % нагрузке, 52 дБ при 50 % нагрузке |
| Рабочая температура | 0–40 °С |
| Влажность | 0–95 % без конденсата |
| Габариты | 720 х 250 х 560 мм |
| Вес нетто | 31 кг |
Особенности
- Усовершенствованная двухъядерная технология управления DSP обеспечивает высокую производительность и надежность ИБП
- Эффективность системы повышена до 95% (до 98% в режиме ECO)
- Зарядное устройство с цифровым управлением (макс. 10 А)
- Возможность параллельного подключения по схеме N+1
- Возможность раздельного подключения входов байпаса и выпрямителя
- Поддерживает «холодный старт» от батарей, автоматическое включение при возобновлении подачи внешнего питания, аварийное отключение нагрузки (EPO)
- Компактная внутренняя компоновка, небольшая занимаемая площадь
- Автоматическое управление скоростью вентилятора при изменении нагрузки
- Линейное снижение характеристик при низком входном напряжении, сокращение времени заряда батарей и увеличение срока их службы/li>
- Эффективная защита аппаратного и программного обеспечения, надежная функция самодиагностики, обширный журнал событий
- В стандартной комплектации: RS232, USB, EPO
- Опционально доступны: карта SNMP, RS485, карта WI-FI, карта GPRS, сухие контакты, параллельный порт
Области применения
- ИТ технологии
- Телекоммуникационное оборудование
- Отопительные системы
- Кассовые аппараты
- Рабочие станции
Время работы в автономном режиме в зависимости от емкости подключенных АКБ и мощности нагрузки при использовании батарейного комплекта 32 АКБ
| Батарейный комплект Количество х Емкость АКБ |
Установка тока заряда |
5000 Вт | 10000 Вт | 15000 Вт | 20000 Вт |
|---|---|---|---|---|---|
| 32 шт. х 32 Ач | 10 А | 1 ч 37 мин | 0 ч 38 мин | 0 ч 22 мин | 0 ч 14 мин |
| 32 шт. х 50 Ач | 10 А | 2 ч 52 мин | 1 ч 16 мин | 0 ч 41 мин | 0 ч 27 мин |
| 32 шт. х 100 Ач | 10 А | 7 ч 29 мин | 2 ч 52 мин | 1 ч 42 мин | 1 ч 16 мин |
| 32 шт. х 150 Ач | 10 А | 8 ч 21 мин | 4 ч 46 мин | 2 ч 52 мин | 1 ч 58 мин |
| 32 шт. х 200 Ач | 10 А | 11 ч 28 мин | 7 ч 10 мин | 4 ч 03 мин | 2 ч 52 мин |
| 32 шт. х 250 Ач | 10 А | 14 ч 20 мин | 9 ч 02 мин | 5 ч 37 мин | 3 ч 47 мин |
Время работы в автономном режиме в зависимости от емкости подключенных АКБ и мощности нагрузки при использовании батарейного комплекта 40 АКБ
| Батарейный комплект Количество х Емкость АКБ |
Установка тока заряда |
5000 Вт | 10000 Вт | 15000 Вт | 20000 Вт |
|---|---|---|---|---|---|
| 40 шт. х 32 Ач | 10 А | 2 ч 11 мин | 0 ч 52 мин | 0 ч 30 мин | 0 ч 20 мин |
| 40 шт. х 50 Ач | 10 А | 3 ч 47 мин | 1 ч 34 мин | 0 ч 56 мин | 0 ч 37 мин |
| 40 шт. х 100 Ач | 10 А | 9 ч 01 мин | 3 ч 47 мин | 2 ч 20 мин | 1 ч 32 мин |
| 40 шт. х 150 Ач | 10 А | 12 ч 48 мин | 6 ч 39 мин | 3 ч 47 мин | 2 ч 41 мин |
| 40 шт. х 200 Ач | 10 А | 18 ч 02 мин | 9 ч 01 мин | 6 ч 01 мин | 3 ч 47 мин |
| 40 шт. х 250 Ач | 10 А | 21 ч 49 мин | 10 ч 35 мин | 7 ч 28 мин | 5 ч 00 мин |
| Тип ИБП | on-line |
| Способ установки | Напольный (Tower) |
| Аккумуляторы | Внешние АКБ (покупаются отдельно) |
| Диапазон вх. напряжения, В | 380–415 |
| Диапазон вх. частоты, Гц | 50–60 |
| Время автономной работы, мин | Зависит от внешних АКБ |
| Габариты ДхШхВ, мм | 720х250х560 |
| Длина, мм | 720 |
| Ширина, мм | 250 |
| Высота, мм | 560 |
| Форма выходного напряжения | Чистый синус |
| Мощность активная, Вт | 20000 |
| Мощность полная, ВА | 20000 |
| Производитель | Lanches |
| Фазы вход/выход | 3/3 |
| Вес брутто, !!кг!! | 42 |
| Вес нетто, кг | 33 |
| Гарантия, мес. | 12 |
| Страна | Китай |
