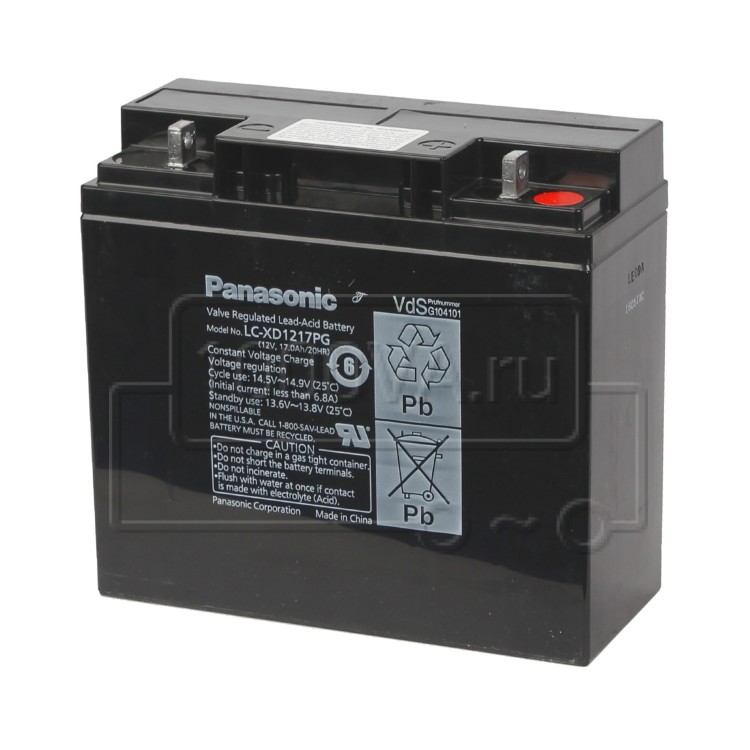

Аккумуляторная батарея Panasonic LC-XD1217PG
Panasonic LC-XD1217PG - свинцово-кислотная батарея AGM VRLA, разработанная для резервных источников питания. Срок службы в буферном режиме 10-12 лет при 20 °C в соответствии с требованиями EUROBAT.
Технические характеристики
| Номинальное напряжение
|
12 В
|
| Номинальная емкость (20 ч режим разряда)
|
17 Ач
|
| Внутреннее сопротивление полностью заряженной батареи (25 °C)
|
12 мОм
|
| Емкость (25 °C)
|
| 20 ч режим разряда
|
17 Ач
|
| 10 ч режим разряда
|
16 Ач
|
| 3 ч режим разряда
|
14 Ач
|
| 1 ч режим разряда
|
12 Ач
|
| Заряд для буферного режима
|
| Напряжение заряда
|
13,6–13,8 B
|
| Начальный ток заряда
|
2,55 А или менее
|
| Зависимость емкости от температуры (20 ч режим разряда)
|
| 40 °С
|
102 %
|
| 25 °С
|
100 %
|
| 0 °С
|
85 %
|
| -15 °С
|
65 %
|
| Остаточная емкость (25 °С)
|
| после 3 месяцев
|
91 %
|
| после 6 месяцев
|
82 %
|
| после 12 месяцев
|
64 %
|
Области применения
- Источники бесперебойного питания (ИБП)
- Системы хранения энергии аккумуляторные (СХЭА)
- Инфраструктура связи
- Ветрогенераторы
- Системы сигнализации
- Медицинское оборудование
- Проблесковые огни и пр.
Особенности
- Современная технология иммобилизации электролита в порах нетканого стекловолоконного сепаратора (AGM)
- Нет аэрозоли серной кислоты и газовыделения
- Усовершенствованная конструкция, не допускающая протечки электролита
- 100 % выходной контроль на производстве и перед отгрузкой
- Длительный срок службы
- Сертификация VdS
Конструкция
| Компонент
|
Материал
|
| Положительная пластина
|
сплав свинец-олово-кальций
|
| Отрицательная пластина
|
сплав свинец-олово-кальций
|
| Материал для корпуса и крышки
|
пластик ABS
|
| Клапан (обратный)
|
синтетический хлоропреновый каучук (неопрен)
|
| Сепаратор
|
стекловолокно
|
| Электролит
|
разбавленный водный раствор серной кислоты
|
Разряд постоянным током, А (при 25 °С)
| Конечное напряжение
|
3 мин
|
5 мин
|
10 мин
|
15 мин
|
20 мин
|
30 мин
|
45 мин
|
1 ч
|
1,5 ч
|
2 ч
|
3 ч
|
4 ч
|
5 ч
|
6 ч
|
10 ч
|
20 ч
|
| 9,6 В
|
1021 |
806 |
526 |
402 |
337 |
251 |
177 |
142 |
97,6 |
75,5 |
56,2 |
43,2 |
35,6 |
28,6 |
19,0 |
10,3 |
| 9,9 В
|
948 |
756 |
516 |
399 |
331 |
249 |
176 |
140 |
95,6 |
74,9 |
55,9 |
42,9 |
35,4 |
28,5 |
18,9 |
10,3 |
| 10,2 В
|
874 |
708 |
502 |
391 |
326 |
246 |
175 |
139 |
93,7 |
73,0 |
55,4 |
42,6 |
35,1 |
28,3 |
18,7 |
10,2 |
| 10,5 В
|
777 |
634 |
465 |
364 |
309 |
240 |
172 |
136 |
91,7 |
70,4 |
54,5 |
42,3 |
34,8 |
28,0 |
18,6 |
10,2 |
| 10,8 В
|
656 |
561 |
415 |
339 |
301 |
232 |
169 |
134 |
89,2 |
67,1 |
53,4 |
41,8 |
33,9 |
27,5 |
18,4 |
10,1 |
Разряд постоянной мощностью, Вт (при 25 °С)
| Конечное напряжение
|
3 мин
|
5 мин
|
10 мин
|
15 мин
|
20 мин
|
30 мин
|
45 мин
|
1 ч
|
1,5 ч
|
2 ч
|
3 ч
|
4 ч
|
5 ч
|
6 ч
|
10 ч
|
20 ч
|
| 9,6 В
|
91,8 |
72,2 |
47,0 |
34,9 |
29,0 |
21,5 |
15,1 |
12,0 |
8,26 |
6,37 |
4,72 |
3,61 |
2,97 |
2,39 |
1,58 |
0,86 |
| 9,9 В
|
85,2 |
67,8 |
46,0 |
34,7 |
28,6 |
21,2 |
15,0 |
11,9 |
8,10 |
6,33 |
4,70 |
3,59 |
2,95 |
2,38 |
1,57 |
0,85 |
| 10,2 В
|
78,6 |
63,5 |
44,9 |
34,0 |
28,1 |
21,0 |
14,9 |
11,7 |
7,93 |
6,16 |
4,65 |
3,57 |
2,93 |
2,36 |
1,56 |
0,85 |
| 10,5 В
|
69,9 |
56,9 |
41,6 |
31,6 |
26,7 |
20,5 |
14,6 |
11,6 |
7,77 |
5,95 |
4,58 |
3,54 |
2,90 |
2,33 |
1,55 |
0,85 |
| 10,8 В
|
59,0 |
50,3 |
37,1 |
29,5 |
26,0 |
19,8 |
14,4 |
11,3 |
7,56 |
5,67 |
4,49 |
3,49 |
2,83 |
2,29 |
1,53 |
0,85 |
