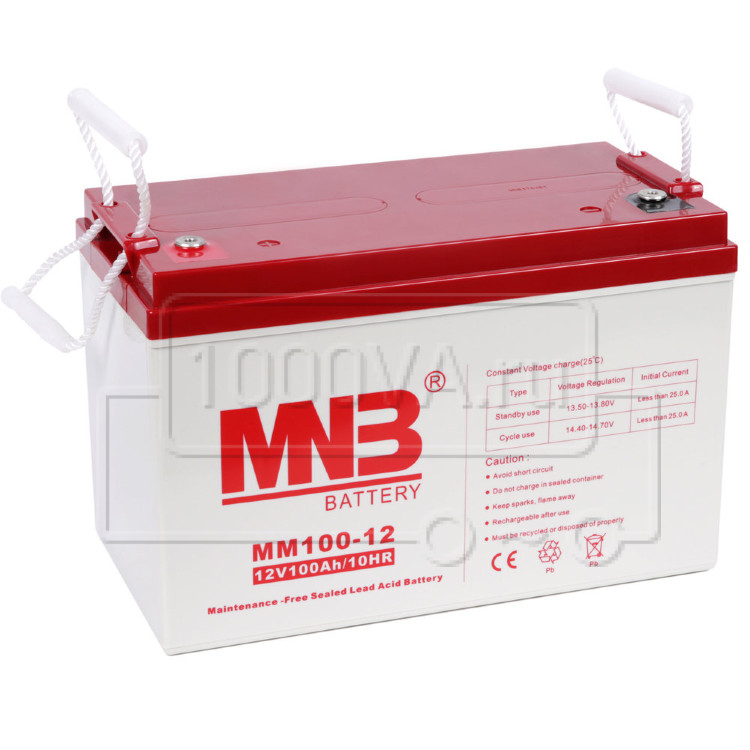

Аккумуляторная батарея MNB MM100-12
Свинцово-кислотный аккумулятор MNB MM100-12 является герметизированным, с системой рекомбинации газов (VRLA). Изготовлен по технологии AGM (электролит абсорбирован в стекловолоконном сепараторе). Предназначен для использования в источниках бесперебойного питания, системах связи и телекоммуникации, в системах солнечной и ветроэнергетики, в автономных системах электроснабжения.
Технические характеристики
| Номинальное напряжение
|
12 В
|
| Количество элементов
|
6
|
| Внутреннее сопротивление полностью заряженной батареи
|
4,5 мОм
|
| Максимальный ток разряда
|
800 А (5 с)
|
| Саморазряд (при 20 °С)
|
3 % в месяц
|
| Емкость (25 °С)
|
| 10 часовой разряд (10,8 В)
|
100 Ач
|
| 3 часовой разряд (10,8 В)
|
75 Ач
|
| часовой разряд (10,5 В)
|
55 Ач
|
| Заряд постоянным напряжением, циклический режим (25 °С)
|
| Напряжение заряда
|
14,5-15,0 В
|
| Максимальный зарядный ток
|
30 А
|
| Температурный коэффициент
|
-30 мВ/°С
|
| Заряд постоянным напряжением, буферный режим (25 °С)
|
| Напряжение заряда
|
13,5-13,8 В
|
| Температурный коэффициент
|
-18 мВ/°С
|
| Рабочий диапазон температур
|
| Хранение
|
-20–50 °С
|
| Разряд
|
-15–50 °С
|
| Заряд
|
-10–50 °С
|
| Номинальная рабочая температура
|
25±3 °С
|
Области применения
- Источники бесперебойного питания
- Системы связи и телекоммуникации
- Системы солнечной и ветроэнергетики
- Автономные системы электроснабжения
Особенности
- Расчетный срок службы в буферном режиме 10 лет
- Высокая производительность, не требует обслуживания, низкий саморазряд
- 100 % контроль качества и высокая надежность
- Уникальная формула сплава сетки и обновленные технологии
- Более 260 циклов перезаряда при 100 % разряде
- Более 500 циклов перезаряда при 50 % разряде
Конструкция и химический состав
| Компонент
|
Полож. пластина
|
Отриц. пластина
|
Корпус
|
Крышка
|
Герметик
|
Клапан
|
Клеммы
|
Сепаратор
|
Электролит
|
| Материал
|
Диоксид свинца
|
Свинец
|
ABS
|
ABS
|
Эпоксид
|
Резина
|
Медь
|
Стекловолокно
|
Серная кислота
|
Разряд постоянным током, А (при 25 °С)
| Конечное напряжение
|
10 мин
|
15 мин
|
30 мин
|
1 ч
|
2 ч
|
3 ч
|
4 ч
|
5 ч
|
8 ч
|
10 ч
|
20 ч
|
| 9,60 В
|
240
|
185
|
111
|
67,98
|
40,15
|
28,93
|
23,10
|
19,80
|
13,53
|
11,22
|
5,94
|
| 9,90 В
|
232
|
180
|
108
|
66,99
|
39,93
|
28,82
|
22,99
|
19,58
|
13,53
|
11,22
|
5,92
|
| 10,2 В
|
223
|
174
|
105
|
65,23
|
39,60
|
28,60
|
22,77
|
19,47
|
13,42
|
11,11
|
5,87
|
| 10,5 В
|
213
|
168
|
103
|
63,25
|
39,05
|
28,38
|
22,66
|
19,36
|
13,31
|
11,11
|
5,87
|
| 10,8 В
|
201
|
158
|
99
|
61,16
|
38,06
|
27,50
|
22,00
|
18,81
|
12,87
|
11,00
|
5,83
|
Разряд постоянной мощностью, Вт (при 25 °С)
| Конечное напряжение
|
10 мин
|
15 мин
|
30 мин
|
1 ч
|
2 ч
|
3 ч
|
4 ч
|
5 ч
|
8 ч
|
10 ч
|
20 ч
|
| 9,60 В
|
2589
|
2030
|
1241
|
776
|
465
|
340
|
272
|
233
|
161,7
|
134,2
|
71,17
|
| 9,90 В
|
2512
|
1980
|
1216
|
763
|
463
|
339
|
271
|
232
|
160,6
|
133,1
|
71,06
|
| 10,2 В
|
2409
|
1907
|
1178
|
744
|
459
|
337
|
268
|
230
|
159,5
|
133,1
|
70,84
|
| 10,5 В
|
2305
|
1843
|
1150
|
721
|
452
|
333
|
266
|
229
|
158,4
|
132,0
|
70,40
|
10,8 В
|
2176
|
1745
|
1108
|
697
|
440
|
323
|
259
|
222
|
152,9
|
130,9
|
69,96
|
