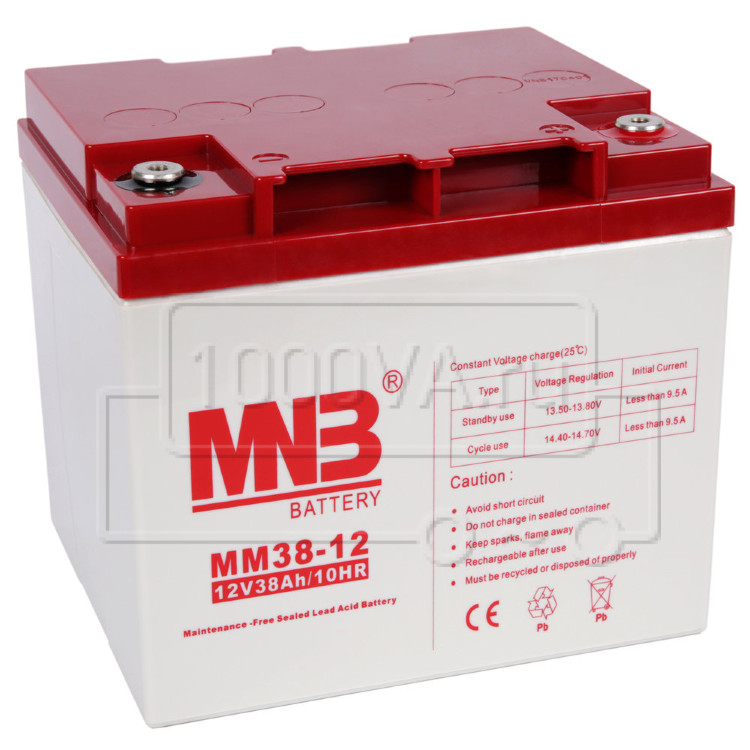

Аккумуляторная батарея MNB MM38-12
Свинцово-кислотный аккумулятор MNB MM38-12 является герметизированным, с системой рекомбинации газов (VRLA). Изготовлен по технологии AGM (электролит абсорбирован в стекловолоконном сепараторе). Предназначен для использования в источниках бесперебойного питания, ЦОД, системах связи и телекоммуникации.
Технические характеристики
| Номинальное напряжение
|
12 В
|
| Количество элементов
|
6
|
| Внутреннее сопротивление полностью заряженной батареи
|
10 мОм
|
| Максимальный ток разряда
|
380 А (5 с)
|
| Саморазряд (при 20 °С)
|
3 % в месяц
|
| Емкость (25 °С)
|
| 10 часовой разряд (10,8 В)
|
38 Ач
|
| 3 часовой разряд (10,8 В)
|
28,5 Ач
|
| часовой разряд (10,5 В)
|
21 Ач
|
| Заряд постоянным напряжением, циклический режим (25 °С)
|
| Напряжение заряда
|
14,5-15,0 В
|
| Максимальный зарядный ток
|
11,4 А
|
| Температурный коэффициент
|
-30 мВ/°С
|
| Заряд постоянным напряжением, буферный режим (25 °С)
|
| Напряжение заряда
|
13,5-13,8 В
|
| Температурный коэффициент
|
-18 мВ/°С
|
| Рабочий диапазон температур
|
| Хранение
|
-20–50 °С
|
| Разряд
|
-15–50 °С
|
| Заряд
|
-10–50 °С
|
| Номинальная рабочая температура
|
25±3 °С
|
Области применения
- Источники бесперебойного питания
- Системы связи и телекоммуникаций
- Системы солнечной и ветроэнергетики
- Автономные системы электроснабжения
Особенности
- Расчетный срок службы в буферном режиме 10 лет
- Высокая производительность, не требует обслуживания, низкий саморазряд
- 100 % контроль качества и высокая надежность
- Уникальная формула сплава сетки и обновленные технологии
- Более 260 циклов перезаряда при 100 % разряде
- Более 500 циклов перезаряда при 50 % разряде
Конструкция и химический состав
| Компонент
|
Полож. пластина
|
Отриц. пластина
|
Корпус
|
Крышка
|
Герметик
|
Клапан
|
Клеммы
|
Сепаратор
|
Электролит
|
| Материал
|
Диоксид свинца
|
Свинец
|
ABS
|
ABS
|
Эпоксид
|
Резина
|
Медь
|
Стекловолокно
|
Серная кислота
|
Разряд постоянным током, А (при 25 °С)
| Конечное напряжение
|
10 мин
|
15 мин
|
30 мин
|
1 ч
|
2 ч
|
3 ч
|
4 ч
|
5 ч
|
8 ч
|
10 ч
|
20 ч
|
| 9,60 В |
91,1
|
70,2
|
42,0
|
25,85
|
15,29
|
11,00
|
8,78
|
7,50
|
5,16
|
4,26
|
2,26
|
| 9,90 В
|
88,4
|
68,5
|
41,1
|
25,41
|
15,18
|
10,93
|
8,73
|
7,46
|
5,13
|
4,25
|
2,26
|
| 10,2 В
|
84,7
|
66,0
|
39,9
|
24,75
|
15,07
|
10,86
|
8,67
|
7,40
|
5,09
|
4,24
|
2,24
|
| 10,5
В |
81,1
|
63,8
|
38,9
|
23,98
|
14,85
|
10,78
|
8,61
|
7,36
|
5,06
|
4,21
|
2,23
|
| 10,8
В |
76,6
|
60,4
|
37,5
|
23,21
|
14,41
|
10,46
|
8,35
|
7,14
|
4,91
|
4,18
|
2,21
|
Разряд постоянной мощностью, Вт (при 25 °С)
| Конечное напряжение
|
10 мин
|
15 мин
|
30 мин
|
1 ч
|
2 ч
|
3 ч
|
4 ч
|
5 ч
|
8 ч
|
10 ч
|
20 ч
|
| 9,60
В |
985
|
771
|
471
|
295
|
177
|
130
|
103
|
88,66
|
61,27
|
50,82
|
27,06
|
| 9,90
В |
955
|
752
|
462
|
290
|
176
|
129
|
103
|
88,22
|
60,94
|
50,71
|
27,06
|
| 10,2
В |
915
|
725
|
448
|
283
|
174
|
128
|
102
|
87,56
|
60,50
|
50,60
|
26,95
|
| 10,5
В |
876
|
700
|
437
|
274
|
172
|
127
|
101
|
87,01
|
60,06
|
50,27
|
26,73
|
| 10,8
В |
827
|
663
|
421
|
265
|
167
|
123
|
98
|
84,37
|
58,30
|
49,94
|
26,62
|
