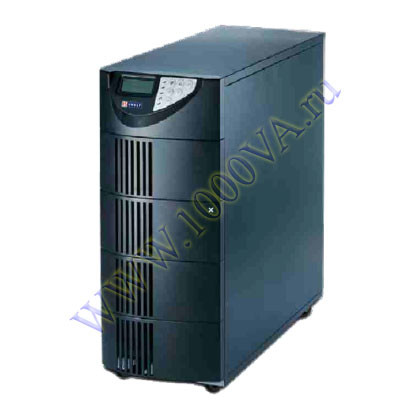

Monolith U20000
Описание Inelt Monolith U20000
ИБП INELT Monolith U20000 с двойным преобразованием напряжения (On-line) имеет трехфазный вход и однофазный выход. Коэффициент мощности (0,9) дает возможность подключать к ИБП оборудование максимальной мощностью до 18 кВт. Компактность исполнения позволяет использовать данное оборудование для защиты телекоммуникационного оборудования, серверных комнат и небольших офисов.
ИБП не имеет встроенных АКБ. С ним в комплекте должен быть использован батарейный блок Inelt BFR 240-27 (до 3-х штук) или комплект аккумуляторов (20 АКБ в комплекте). Максимальная емкость используемых в комплекте АКБ - от 26 до 400 ач (при условии использования трех дополнительных зарядных устройств Inelt CHG240-4).
У ИБП есть возможность подключения для работы в параллельном режиме. Для питания единой нагрузки может использоваться до 4-х ИБП. Это позволяет строить на его базе системы мощностью до 80 кВА (без резервирования) или до 60 кВА по схеме резервирования N+1.
Отличительные особенности ИБП INELT Monolith U20000:
- Для обеспечения минимальной автономии используется подключаемый внешний батарейный блок BFT240-27 (габариты идентичны с ИБП);
- Для обеспечения длительного времени автономной работы ИБП могут использоваться аккумуляторы большей емкости (устанавливаются во внешних стеллажах или шкафах);
- Возможность постепенного наращивания мощности системы (по мере увеличения количества потребителей);
- Возможность подключения до 3-х внешних дополнительных зарядных устройств CHG240-4 позволяет устанавливать батарейный комплект емкостью до 400 Ач (это позволяет обеспечить автономию при нагрузке 50% до 10 часов);
- Внутреннее зарядное устройство ИБП позволяет использовать в батарейном комплекте АКБ емкостью до 120-150 Ач;
- Возможность использовать до 4 ИБП в параллельном режиме подключения позволяет обеспечить высокую отказоустойчивость созданной системы бесперебойного питания;
- На базе ИБП можно построить однофазную систему суммарной мощностью до 80 кВА без резервирования или до 60 кВА с резервированием N+1;
- Поддерживается работа в режиме преобразования частоты и экономичный режим.
Характеристики ИБП INELT Monolith U20000
| Вход | |
|---|---|
| Напряжение, В | 277~485 |
| Частота | 45 ~ 65 Гц |
| Коэффициент мощности | >0,95 при 100% линейной нагрузке |
| Выход | |
| Напряжение | 200/220/230/240В |
| Мощность | 20000VA/18000Вт |
| Частота | ±1Гц или ±3Гц |
| Крест фактор | 3:01 |
| Выходной сигнал | Чистая синусоида |
| Время переключения на батарею | 0 мс |
| КПД (двойное преобразование) | до 90% |
| Батареи | |
| Количество батарей | 20 |
| Тип | Свинцово-кислотные |
| Номинальное напряжение батареи | 240 В |
| Максимальный зарядный ток | 1,8 А |
| Защита | |
| Допустимая перегрузка | Инвертор: 105% ~ 150% в течение 160 секунд Байпас: 105% ~ 200% в течение 500 секунд |
| Дисплей | |
| Отображение статуса на LED + LCD | Линейный режим/Резервный режим/ Режим ECO/байпас/ Низкий заряд АКБ/Неисправность АКБ/ Перегрузка/Передача с прерыванием/ Неисправности UPS |
| LCD | Напряжение входа/частота входной синусоиды/ Выходное напряжение/Выходной частоты/ Нагрузки (проценты от максимальной)/ напряжение блока АКБ (20 шт)/ температура |
| Самодиагностика | После включения питания/ Проверка программного обеспечения/ 24-часовая самодиагностика |
| Сигнализация(Звуковая и визуальная) | Отказ сети/Малый заряд батареи/ Переход на Байпас, Сбой системы |
| Перегрев | В режиме питания от сети: переход в режим байпаса/ В автономном режиме: немедленное отключение ИБП |
| Окружающая среда | |
| Рабочая температура | 0 до 40°C |
| Уровень шума | <52дБА |
| Высота над уровнем моря | до 2000 м без ухудшения характеристик |
| Влажность | От 0 до 90% (без конденсата) |
| Интерфейс | |
| Типы интерфейсов | Стандарты: RS232, EPO, 2 слота для опциональных карт |
| Опциональные карты | RS485, USB, Dry contact, SNMP |
| Стандарты и сертификаты | |
| Безопасность | EN62040-1-1, UL1778 |
| EMC | EN62040-2, EN61000-3-2, EN61000-3-3, FCC Class A |
Время работы в автономном режиме ИБП INELT Monolith U20000 с различными аккумуляторными комплектами в зависимости от мощности нагрузки:
| Кол-во АКБ/Ёмкость АКБ (Необходимое количество ЗУ Inelt CHG240-4) |
4,5 кВт | 9 кВт | 13,5 кВт | 18 кВт |
| 20шт/26 А/ч(0) | 45 мин | 17 мин | 8 мин | 4 мин |
| 20шт/34 А/ч(0) | 1 час 11 мин | 24 мин |
13мин |
8 мин |
| 20шт/40 А/ч(0) | 1 час 23 мин | 31 мин |
17мин |
11мин |
| 20шт/75 А/ч(1) | 2 часа 59 мин | 1 час 19 мин |
42мин |
28 мин |
| 20шт/100 А/ч(1) | 4 часа 18 мин | 1 час 48 мин |
1 час 10мин |
43 мин |
| 20шт/200 А/ч(2) | 9 часов 55 мин | 4 часа 18 мин | 2 часа 39 мин | 1 час 48 мин |
| 20шт/300 А/ч(3) | 14 часов 55 мин | 7 часов 27 мин | 4 часа 19 мин | 2 часа 59 мин |
| 20шт/400 А/ч(3) | 19 часов 50 мин | 9 часов 55 мин | 6 часа 32 мин | 4 часа 20 мин |
Время работы в автономном режиме ИБП INELT Monolith U20000 с различным количеством батарейных блоков BFR 240-27 в зависимости от мощности нагрузки:
| ИБП+батарейные блоки | 4,5квт | 9кВт | 13,5кВт | 18кВт |
| ИБП + BFR 240-27 | 47 мин | 18 мин | 9 мин | 5 мин |
| ИБП + 2xBFR 240-27 | 1час 58 мин | 48 мин | 27 мин | 17 мин |
| ИБП + 3xBFR 240-27 | 3 часа 20 мин | 84 мин | 47 мин | 32 мин |
| Тип ИБП | on-line |
| Способ установки | Напольный (Tower) |
| Аккумуляторы | Внешние АКБ (покупаются отдельно) |
| Диапазон вх. напряжения, В | 277 - 485 |
| Диапазон вх. частоты, Гц | 45 - 65 |
| Время автономной работы, мин | Зависит от внешних АКБ |
| Габариты ДхШхВ, мм | 645x290x748 |
| Длина, мм | 645 |
| Ширина, мм | 290 |
| Высота, мм | 748 |
| Форма выходного напряжения | Чистый синус |
| Мощность активная, Вт | 18000 |
| Мощность полная, ВА | 20000 |
| Производитель | Inelt |
| Фазы вход/выход | 3/1 |
| Вес брутто, !!кг!! | 60 |
| Вес нетто, кг | 60 |
| Гарантия, мес. | 12 |
| Страна | Китай |
