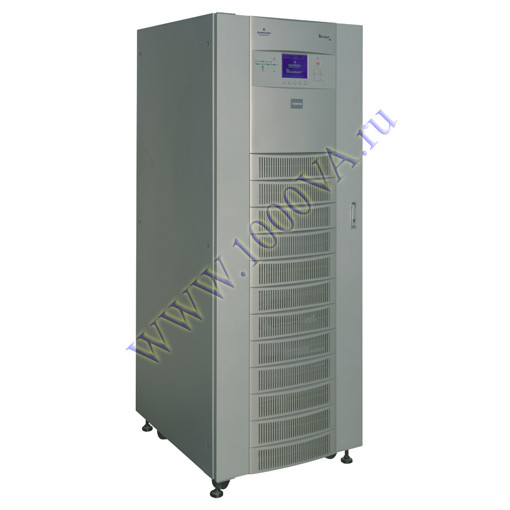

NXe 0015
Описание Liebert NXe 0015
Представленный источник бесперебойного питания (ИБП) Liebert NXe 0015 отвечает всем последним требованиям, применяется в коммерческих и промышленных сегментах. Работает в режиме on-line (двойное преобразование). Имеет высокий уровень КПД до 96% Рассчитан для сетей с 3 фазами. Защищает от провалов, выбросов, всплесков и перебоев электропитания, а так же поддерживает функции автоматической проверки, самодиагностики и функции мониторинга. Возможность параллельного подключения до 6 модулей.
Имеет внутри отсек рассчитанный на 44 батареи - 12Ач (Например, FIAMM FG 21202) или 80 батарей - 7Ач (Например, FIAMM FG 20721). В комплект поставки ИБП аккумуляторы не входят и должны приобретаться отдельно. ИБП может быть укомплектован и более ёмкими АКБ (это увеличивает время автономной работы). Но в этом случае для них необходимо использовать внешний шкаф или стеллаж.
|
Параметры |
Ед. измерения |
Liebert NXe 0015 |
|
Вход выпрямителя |
||
| Тип Выпрямителя |
На основе IGBT, с векторным управлением и коррекцией коэффициента мощности (PF) |
|
| Входное напряжение |
В |
380/400/415 (допускаются отклонения 305...477 при работе без батарей) |
| Входная частота |
Гц |
50 или 60 (допускаются отклонения 40...70) |
| Коэффициент гармонич. искажений |
< 3 % (без фильтра) |
|
| Входной коэффициент мощности |
10,99 (без фильтра) |
|
|
Время плавного запуска |
с |
5...30 (устанавливается инженером при пусконаладке) |
|
Вход байпаса |
||
| Входное напряжение |
В |
380/400/415 |
|
Аккумуляторные батареи |
||
| Тип батареи |
«Герметичные» свинцовые-кислотные с клапаном (VRLA)/без клапана/NiCd |
|
| Предельное напряжение |
В/элем. |
Устанавливается в пределах от 1,60 до 1,90 (для VRLA) |
| Ток пульсаций (в режиме пост. подзаряда) |
< 5 % (от ёмкости А*ч(С10) ср. кв. значение) |
|
| Напряжение пульсаций (в режиме пост. напряжения) |
< 1 % (ср. кв. значение) |
|
|
Выходная цепь |
||
| Тип инвертора |
На основе IGBT, с векторным управлением посредством контроллера |
|
| Выходная мощность |
кВт |
12 |
| Выходное напряжение |
В |
380/400/415; точность регулировки ± 0,5 % (3-х фазное, ср. кв. значение) |
| Коэффициент гармонич. искажений |
Не более 1 % |
|
| Крест-фактор | Не более 3:1 (соответствует требованиям IEC62040-3) | |
| Время восстановления |
мс |
10 до возврата к номинальному напряжению с точностью 5 % (при бросках нагрузки 0% → 100% или 100% → 0%) |
| PF при емк. нагрузке |
до 0,9 |
|
| Доп. отклонение вых. напряжения |
град. |
120 ± 10° (при 100%-м разбалансе нагрузки) |
| Допустимая перегрузка |
110% в течение 60 мин., 125% в течени 10мин., 150% в течение 1 мин. |
|
| К.П.Д ИБП |
до 96 % |
|
|
Механические характеристики |
||
| Ширина |
мм° |
600 |
| Глубина |
мм° |
700 |
| Высота |
мм° |
1400 |
| Масса без аккум. батарей |
кг |
204 |
| Корпус (класс защиты) |
IP 20 (даже при открытой передней двери) |
|
| Соответствие стандартам |
IEC 62040-3, IEC 62040-2, IEC 62040-1-1, IEC 60146-1-1, IEC 61000-4-2, 4, 6, 8, 11, EN 50091-1-1, EN 50091-2, EN 50091-3, EN 60950, EN 60529, ANSI C62.41 (IEEE587) |
|
| Эл.-магн. совместимость |
Категория А (для помех проводимости и помех излучения) |
|
|
Условия эксплуатации |
||
| Температура хранения |
°С |
-20...+70 (ИБП); -20...+30 (для аккумуляторных батарей) |
| Рабочая температура |
°С |
0...+40 (ИБП); 25 ± 5 (для аккумуляторных батарей) |
| Относительная влажность |
0...95 % (при отсутствии конденсации) |
|
| Высота установки |
м |
1000 (в соответствии с IEC 62040/3) |
Основные характеристики источника бесперебойного питания (UPS, ИБП) Liebert NXe 0015
- Технология on-line VFI с векторно управляемым инвертором
- Параллельное соединение до шести блоков без дополнительных возможностей
- Дружественный по отношению к генератору - с менее чем 3%-м коэффициентом гармонических искажений входного тока (THD)
- Корректировка коэффициента мощности входной цепи на выпремителе > 0,99
- Совместимость с двойной шиной
- Цифровое управление через DSP процессор
- Полностью графический ЖК дисплей с поддержкой 12-ти языков
- Полная мощность на выходе до коэффициента опережающего тока 0,9
- Способность поддерживать полную нагрузку при 100% разбалансе
Предназначение характеристики источника бесперебойного питания (UPS, ИБП) Liebert NXe 0015
- Сервисные центры
- Центры обработки данных
- Финансовые учреждения, банки
- Телекоммуникационное оборудование
- Автоматизация промышленных процесов
| Тип ИБП | on-line |
| Способ установки | Напольный (Tower) |
| Аккумуляторы | Внутренние АКБ |
| Диапазон вх. напряжения, В | 305 - 477 |
| Диапазон вх. частоты, Гц | 40 - 72 |
| Время автономной работы, мин | Зависит от выбранного батарейного комплекта |
| Габариты ДхШхВ, мм | 700x600x1400 |
| Длина, мм | 700 |
| Ширина, мм | 600 |
| Высота, мм | 1400 |
| Форма выходного напряжения | Чистый синус |
| Мощность активная, Вт | 12000 |
| Мощность полная, ВА | 15000 |
| Производитель | Liebert |
| Фазы вход/выход | 3/3 |
| Вес брутто, !!кг!! | 204 |
| Вес нетто, кг | 204 |
| Гарантия, мес. | 12 |
| Страна | США |
