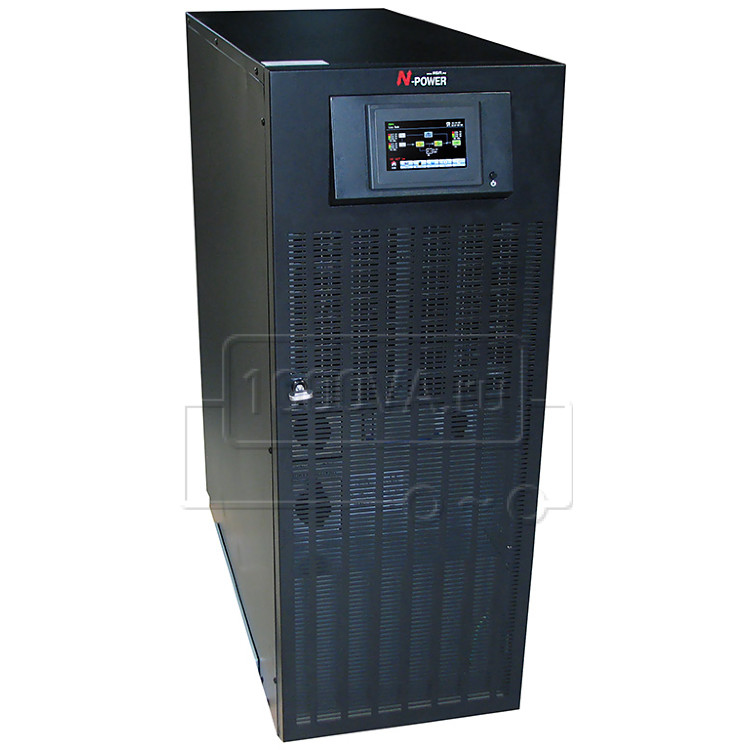

Power-Vision 120HF G3 LT
Источник бесперебойного питания N-Power Power-Vision 120HF G3 LT
N-Power Power-Vision 120HF G3 LT — трехфазный источник бесперебойного питания, выполненный по схеме On-Line с двойным преобразованием напряжения. Современный, компактный, с высоким выходным коэффициентом мощности.
Лучшая защита для компьютеров, офисного и телекоммуникационного оборудования, вычислительных залов и серверов. Совместим с дизельными генераторными установками. Оснащен современным IGBT-инвертором и IGBT-выпрямителем с автоматическим корректором входного коэффициентом мощности.
Технические характеристики
| Мощность | 120000 ВА / 120000 Вт |
| Количество фаз | 3 / 3 |
| Параллельная работа | 2 блока ИБП |
| Входные параметры | |
|---|---|
| Номинальное напряжение | 3 x 400 В (3 фазы + нейтральный провод) |
| Допустимый диапазон изменения | 190–520 В (нагрузка 50 %); 305–478 В (нагрузка 100 %) |
| Частота | 46–54 Гц или 56–64 Гц |
| Входной коэффициент мощности (Power Factor) | ≥ 0,99 при нагрузке 100 % |
| Выходные параметры | |
| Напряжение | 3 x 360 В / 380 В / 400 В / 415 В (3 фазы + нейтральный провод) |
| Стабильность напряжения | ± 1 % |
| Диапазон частоты в режиме синхронизации | 46–54 Гц или 56–64 Гц |
| Диапазон частоты в автономном режиме | 50 Гц ± 0,1 Гц или 60 Гц ± 0,1 Гц |
| Коэффициент амплитуды (крест-фактор) | 3:1 (макс.) |
| Коэффициент нелинейных искажений (КНИ) напряжения | ≤ 2 % (при линейной нагрузке); ≤ 5 % (при нелинейной нагрузке) |
| Время переключения | сетевой – батарейный режим работы: 0 мс; инверторный – байпасный режим работы: 0 мс |
| Форма выходного напряжения | чистая синусоида |
| Форма выходного напряжения | 100–110 % — 60 мин, 110–125 % — 10 мин, 125–150 % — 1 мин; > 150 % — переход в Bypass (в сетевом режиме работы; в автономном режиме работы) |
| Эффективность работы (КПД) | |
| В сетевом режиме | 95,5 % |
| В режиме ECO Mode | 98,5 % |
| В батарейном режиме | 94,5 % |
| Аккумуляторные батареи | |
| Тип батарей | зависит от емкости внешнего батарейного комплекта |
| Количество батарей | 32–40 шт. (настраивается) |
| Зарядный ток (макс.) | 32 А |
| Напряжение заряда | ± 13,7 В x N (N=16—20) |
| Физические характеристики | |
| Габариты (ГxШxВ) | 970 x 455 x 1400 мм |
| Вес нетто | 234 кг |
| Параметры окружающей среды | |
| Рабочая температура | 0–40 °C |
| Рабочая влажность | < 95 % (без конденсата) |
| Уровень шума | < 75 дБ (1 м) |
| Дистанционное управление | |
| "Умный" порт RS-232/USB | поддерживает Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux and MAC |
| Дополнительный SNMP-модуль | управление ИБП через SNMP-менеджер или Web-браузер |
Особенности
- Высокочастотный On-Line с двойным преобразованием напряжения
- Микропроцессорное управление работой основных узлов агрегата (DSP/ЦПОС) гарантирует их высокую производительность и высокую надежность установки
- Выходной коэффициент мощности PF=1
- Широкий цветной сенсорный ЖК-дисплей — 10"
- Модификации как с раздельными входами (основной и байпасный), так и с совмещенными
- Устройство автоматической коррекции входного коэффициента мощности по всем трем фазам
- Дополнительный режим работы в качестве частотного преобразователя 50 Гц / 60 Гц
- Дополнительный энергосберегающий режим (ECO mode)
- Функция экстренного отключения выходного напряжения (EPO)
- Совместим с дизель-генераторными установками
- Коммуникационные возможности: SNMP, USB, RS-232
- ЗУ с 3х-ступенчатым расширенным режимом для оптимизации процесса заряда АКБ
- Можно регулировать зарядный ток через сервисное меню ЖК-дисплея
- Режим ручного (сервисного) Bypass
- Дополнительная функция параллельной работы до 3 устройств
- Возможность параллельной работы с общим батарейным комплектом
- Высокая выходная перегрузочная способность
- Дополнительный изолирующий трансформатор обеспечивает полную гальваническую развязку между входом и выходом ИБП и помехозащищенность
Области применения
- Вычислительные залы
- Серверные помещения
- Офисное оборудование
- Телекоммуникационное оборудование
Время работы в автономном режиме в зависимости от емкости батарейного комплекта и подключенной нагрузки
| Нагрузка / Количество х Емкость АКБ |
30000 Вт | 60000 Вт | 90000 Вт | 120000 Вт |
|---|---|---|---|---|
| 32 шт. х 40 Ач | 0 ч 10 мин | - | - | - |
| 32 шт. х 65 Ач | 0 ч 22 мин | 0 ч 07 мин | - | - |
| 32 шт. х 80 Ач | 0 ч 30 мин | 0 ч 10 мин | - | - |
| 32 шт. х 120 Ач | 0 ч 52 мин | 0 ч 20 мин | 0 ч 10 мин | 0 ч 05 мин |
| 32 шт. х 150 Ач | 1 ч 17 мин | 0 ч 27 мин | 0 ч 15 мин | 0 ч 9 мин |
| 32 шт. х 180 Ач | 1 ч 29 мин | 0 ч 35 мин | 0 ч 20 мин | 0 ч 12 мин |
| 32 шт. х 200 Ач | 1 ч 42 мин | 0 ч 45 мин | 0 ч 23 мин | 0 ч 14 мин |
| Нагрузка / Количество х Емкость АКБ |
30000 Вт | 60000 Вт | 90000 Вт | 120000 Вт |
|---|---|---|---|---|
| 40 шт. х 40 Ач | 0 ч 15 мин | - | - | - |
| 40 шт. х 65 Ач | 0 ч 30 мин | 0 ч 11 мин | - | - |
| 40 шт. х 80 Ач | 0 ч 40 мин | 0 ч 15 мин | 0 ч 08 мин | - |
| 40 шт. х 120 Ач | 1 ч 17 мин | 0 ч 27 мин | 0 ч 15 мин | 0 ч 09 мин |
| 40 шт. х 150 Ач | 1 ч 33 мин | 0 ч 37 мин | 0 ч 21 мин | 0 ч 13 мин |
| 40 шт. х 180 Ач | 1 ч 58 мин | 0 ч 49 мин | 0 ч 27 мин | 0 ч 18 мин |
| 40 шт. х 200 Ач | 2 ч 19 мин | 0 ч 55 мин | 0 ч 32 мин | 0 ч 21 мин |
| Тип ИБП | on-line |
| Способ установки | Напольный (Tower) |
| Аккумуляторы | Внешние АКБ (покупаются отдельно) |
| Диапазон вх. напряжения, В | 305-478 |
| Диапазон вх. частоты, Гц | 46–54 |
| Время автономной работы, мин | Зависит от внешних АКБ |
| Габариты ДхШхВ, мм | 250х626х750 |
| Длина, мм | 250 |
| Ширина, мм | 626 |
| Высота, мм | 750 |
| Форма выходного напряжения | Чистый синус |
| Мощность активная, Вт | 120000 |
| Мощность полная, ВА | 120000 |
| Производитель | N-Power |
| Фазы вход/выход | 3/3 |
| Вес брутто, !!кг!! | 260 |
| Вес нетто, кг | 234 |
| Гарантия, мес. | 12 |
| Страна | Тайвань |
