Power-Vision 20HF G2 LT

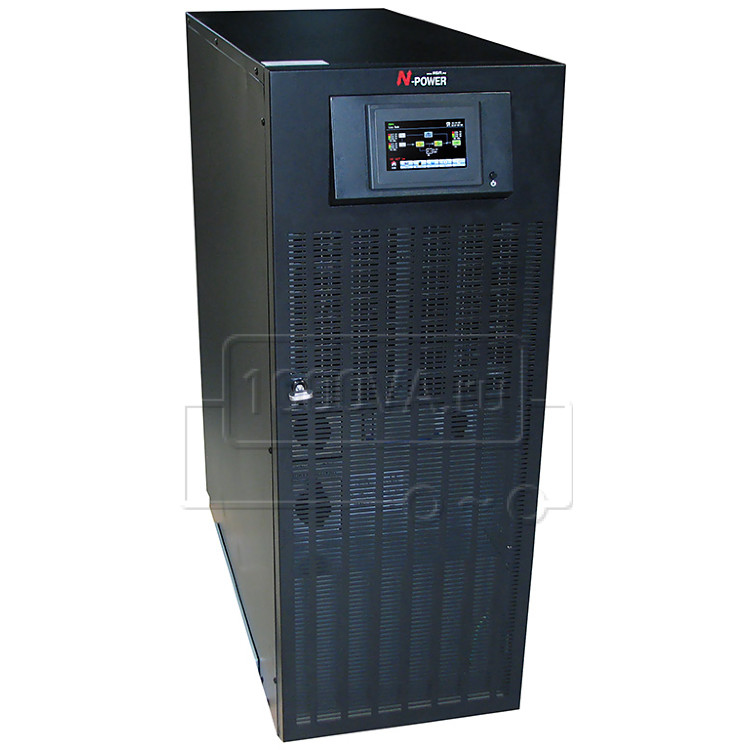

Источник бесперебойного питания N-Power Power-Vision 20HF G2 LT
N-Power Power-Vision 20HF G2 LT — трехфазный источник бесперебойного питания, выполненный по схеме On-Line с двойным преобразованием напряжения. Современный, компактный, с высоким выходным коэффициентом мощности.
Лучшая защита для компьютеров, офисного и телекоммуникационного оборудования, вычислительных залов и серверов. Совместим с дизельными генераторными установками. Оснащен современным IGBT-инвертором и IGBT-выпрямителем с автоматическим корректором входного коэффициентом мощности. ИБП не содержит внутренних батарей, но оснащен зарядным устройством повышенной мощности (до 12 А), поэтому для работы необходимо подключить 32-40 АКБ.
Технические характеристики
| Мощность | 20000 ВА / 20000 Вт |
| Количество фаз | 3 / 3 |
| Параллельная работа | 3 блока ИБП |
| Входные параметры | |
|---|---|
| Номинальное напряжение | 3 x 400 В (3 фазы + нейтральный провод) |
| Допустимый диапазон изменения | 190–520 В (нагрузка 50 %); 305–478 В (нагрузка 100 %) |
| Частота | 46–54 Гц или 56–64 Гц |
| Входной коэффициент мощности (Power Factor) | ≥ 0,99 при нагрузке 100 % |
| Выходные параметры | |
| Напряжение | 3 x 360 В / 380 В / 400 В / 415 В (3 фазы + нейтральный провод) |
| Стабильность напряжения | ± 1 % |
| Диапазон частоты в режиме синхронизации | 46–54 Гц или 56–64 Гц |
| Диапазон частоты в автономном режиме | 50 Гц ± 0,1 Гц или 60 Гц ± 0,1 Гц |
| Коэффициент амплитуды (крест-фактор) | 3:1 (макс.) |
| Коэффициент нелинейных искажений (КНИ) напряжения | ≤ 2 % (при линейной нагрузке); ≤ 5 % (при нелинейной нагрузке) |
| Время переключения | сетевой – батарейный режим работы: 0 мс; инверторный – байпасный режим работы: 0 мс |
| Форма выходного напряжения | чистая синусоида |
| Форма выходного напряжения | 100–110 % — 60 мин, 110–125 % — 10 мин, 125–150 % — 1 мин; > 150 % — переход в Bypass (в сетевом режиме работы; в автономном режиме работы) |
| Эффективность работы (КПД) | |
| В сетевом режиме | 95,5 % |
| В режиме ECO Mode | 98,5 % |
| В батарейном режиме | 94,5 % |
| Аккумуляторные батареи | |
| Тип батарей | зависит от емкости внешнего батарейного комплекта |
| Количество внешних батарей | 32–40 шт. |
| Время заряда (типовое значение) | 9 часов до 90 % емкости |
| Зарядный ток (макс.) | 1–12 А (настраивается) |
| Напряжение заряда | ± 13,65 В ± 10 % |
| Физические характеристики | |
| Габариты (ГxШxВ) | 626 x 250 x 750 мм |
| Вес нетто | 43 кг |
| Параметры окружающей среды | |
| Рабочая температура | 0–40 °C |
| Рабочая влажность | < 95 % (без конденсата) |
| Уровень шума | < 55 дБ (1 м) |
| Дистанционное управление | |
| "Умный" порт RS-232/USB | поддерживает Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux and MAC |
| Дополнительный SNMP-модуль | управление ИБП через SNMP-менеджер или Web-браузер |
Особенности
- Высокочастотный On-Line с двойным преобразованием напряжения
- Микропроцессорное управление работой основных узлов агрегата (DSP/ЦПОС) гарантирует их высокую производительность и высокую надежность установки
- Выходной коэффициент мощности PF=1
- Широкий цветной сенсорный ЖК-дисплей — 4,3"
- Модификации как с раздельными входами (основной и байпасный), так и с совмещенными
- Устройство автоматической коррекции входного коэффициента мощности по всем трем фазам
- Дополнительный режим работы в качестве частотного преобразователя 50 Гц / 60 Гц
- Дополнительный энергосберегающий режим (ECO mode)
- Функция экстренного отключения выходного напряжения (EPO)
- Совместим с дизель-генераторными установками
- Коммуникационные возможности: SNMP, USB, RS-232
- Мощное встроенное ЗУ с зарядным током 12 А
- ЗУ с 3х-ступенчатым расширенным режимом для оптимизации процесса заряда АКБ
- Можно регулировать зарядный ток через сервисное меню ЖК-дисплея
- Режим ручного (сервисного) Bypass
- Дополнительная функция параллельной работы до 3 устройств
- Возможность параллельной работы с общим батарейным комплектом
- Высокая выходная перегрузочная способность
- Дополнительный изолирующий трансформатор обеспечивает полную гальваническую развязку между входом и выходом ИБП и помехозащищенность
Области применения
- Вычислительные залы
- Серверные помещения
- Офисное оборудование
- Телекоммуникационное оборудование
Время работы в автономном режиме в зависимости от емкости батарейного комплекта и подключенной нагрузки
| Емкость АКБ | 10000 Вт | 12000 Вт | 14000 Вт | 16000 Вт | 18000 Вт | 20000 Вт |
|---|---|---|---|---|---|---|
| 32 шт. х 40 Ач | 0 ч 52 мин | 0 ч 41 мин | 0 ч 33 мин | 0 ч 27 мин | 0 ч 23 мин | 0 ч 20 мин |
| 32 шт. х 75 Ач | 1 ч 59 мин | 1 ч 34 мин | 1 ч 21 мин | 1 ч 11 мин | 0 ч 56 мин | 0 ч 48 мин |
| 32 шт. х 100 Ач | 2 ч 52 мин | 2 ч 20 мин | 1 ч 52 мин | 1 ч 32 мин | 1 ч 24 мин | 1 ч 16 мин |
| 32 шт. х 200 Ач | 7 ч 10 мин | 5 ч 38 мин | 4 ч 29 мин | 3 ч 47 мин | 3 ч 16 мин | 2 ч 52 мин |
| Емкость АКБ | 10000 Вт | 12000 Вт | 14000 Вт | 16000 Вт | 18000 Вт | 20000 Вт |
|---|---|---|---|---|---|---|
| 40 шт. х 40 Ач | 1 ч 16 мин | 0 ч 56 мин | 0 ч 47 мин | 0 ч 37 мин | 0 ч 31 мин | 0 ч 27 мин |
| 40 шт. х 75 Ач | 2 ч 42 мин | 2 ч 07 мин | 1 ч 44 мин | 1 ч 27 мин | 1 ч 19 мин | 1 ч 11 мин |
| 40 шт. х 100 Ач | 3 ч 47 мин | 2 ч 59 мин | 2 ч 33 мин | 2 ч 07 мин | 1 ч 48 мин | 1 ч 32 мин |
| 40 шт. х 200 Ач | 9 ч 01 мин | 7 ч 28 мин | 6 ч 15 мин | 5 ч 01 мин | 4 ч 19 мин | 3 ч 47 мин |
| Тип ИБП | on-line |
| Способ установки | Напольный (Tower) |
| Аккумуляторы | Внешние АКБ (покупаются отдельно) |
| Диапазон вх. напряжения, В | 305–478 |
| Диапазон вх. частоты, Гц | 46–54 / 56–64 |
| Время автономной работы, мин | Зависит от внешних АКБ |
| Габариты ДхШхВ, мм | 626x250x750 |
| Длина, мм | 626 |
| Ширина, мм | 250 |
| Высота, мм | 750 |
| Форма выходного напряжения | Чистый синус |
| Мощность активная, Вт | 20000 |
| Мощность полная, ВА | 20000 |
| Производитель | N-Power |
| Фазы вход/выход | 3/3 |
| Вес брутто, !!кг!! | 53 |
| Вес нетто, кг | 43 |
| Гарантия, мес. | 12 |
| Страна | Тайвань |
