Power-Vision Black 10 HF

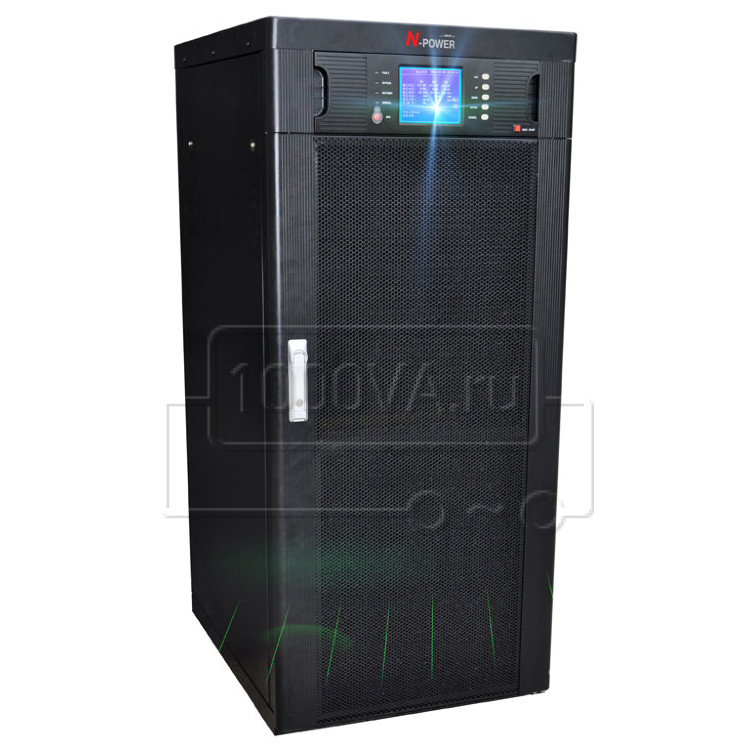

Источник бесперебойного питания N-Power Power-Vision Black 10 HF
ИБП N-Power Power-Vision Black 10 HF — трехфазный, выполненный по схеме On-Line с двойным преобразованием напряжения. Компактный, с удобным ЖК-дисплеем на передней панели. Можно подключать от 32 до 40 аккумуляторов в последовательной цепочке.
Идеально подходит для защиты вычислительных залов, серверных помещений, офисов и прочей нагрузки. ИБП не содержит внутренних АКБ, но содержит зарядное устройство большой мощности (до 24 А), поэтому для работы необходимо подключить 32 аккумуляторные батареи.
Технические характеристики
| Мощность | 10000 ВА / 9000 Вт |
| Входные параметры | |
|---|---|
| Номинальное напряжение | 380 В / 400 В / 415 В переменного напряжения |
| Допустимый диапазон изменения | 204–520 В (нагрузка ≤ 50 %), 242–520 В (50 %< нагрузка ≤ 70 %), 304–520 В (70 %< нагрузка ≤100 %) |
| Частота | 50 / 60 Гц (автопереключение) |
| Частотный диапазон | 40-70 Гц |
| Коэффициент амплитуды (крест-фактор) | ≥ 0,99 |
| Коэффициент нелинейных искажений (КНИ) тока | ≤ 3 % |
| Диапазон напряжений на входе Bypass | номинальное выходное напряжение — 40 %, номинальное выходное напряжение + 20 % (возможность установки с панели управления) |
| Выходные параметры | |
| Напряжение | 380 В / 400 В / 415 В |
| Стабильность напряжения | ± 1 % |
| Частота | синхронизирована со входным напряжением (в сетевом режиме работы), 50 / 60 Гц ± 0,1 % в батарейном режиме |
| Форма напряжения |
Чистая синусоида |
| Коэффициент амплитуды (крест-фактор) | 3:1 |
| Коэффициент нелинейных искажений (КНИ) напряжения | ≤ 1 % (при линейной нагрузке), ≤ 3 % (при нелинейной нагрузке) |
| Время переключения | сетевой — батарейный режим работы: 0 мс, инверторный — байпасный режим работы: 0 мс |
| Перегрузочная способность инвертора | 102–127 %: переход в режим Bypass через 10 мин, 127–150 %: переход на Bypass через 1 мин, > 150 %: переход на Bypass через 0,5 с |
| Перегрузочная способность Bypass | ≤ 150 %: длительная работа, > 150 %: отключение выходного напряжения через 10 с |
| Батареи | |
| Постоянное напряжение | 384 В (32 x 12 В), две последовательно соединенные линейки 16 x 12 В со средней точкой отвода ± 192 В (опционально: ± 204 В / ± 215 В /± 228 В / ± 240 В) |
| Ток зарядного устройства | 1–24 А (регулировка с панели управления) |
| Системные параметры | |
| КПД | ≥ 93 % |
| ЖК-панель | 5,7", LCD, сенсорная |
| Тревоги | battery mode, battery voltage low, fans fault, etc. |
| Параллельное подключение | до 6 блоков |
| Прочее | |
| Электромагнитная совместимость (EMI) | стандарт EN62040-2 |
| Электромагнитная обстановка (EMS) | стандарты IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge) |
| Рабочая влажность | 0–95 % относительная влажность при температуре 0–40 ℃ (без конденсата) |
| Акустический шум | ≤ 60 дБ |
| Коммуникационные порты | RS232, RS485, USB, «сухие» контакты, поддерживаемые ОС: Windows 98 / 2000 / 2003 / XP / Vista / 2008 / 7 / 8 |
| Дополнительный SNMP-адаптер | управление электропитанием через SNMP-менеджер и Web-браузер |
| Физические характеристики | |
| Габариты (ШxГxВ) | 600x800x1360 мм |
| Упаковочные размеры (ШxГxВ) | 720x920x1500 мм |
| Вес нетто / брутто | 180 кг / 200 кг |
Особенности
- Высокочастотный On-line с двойным преобразованием напряжения и цифровым микропроцессорным управлением (DSP)
- Модульный дизайн, высокая надежность, легкость в техническом обслуживании
- Раздельный вход Bypass позволяет строить схемы повышенной надежности (последовательное резервирование)
- Устройство корректировки входного коэффициента мощности (PFC)
- Широкий диапазон входного напряжения без перехода в батарейный режим, автоматическая адаптация к частоте входной сети 50 Гц / 60 Гц
- Поддержка двух возможных режимов преобразования частоты: 50 Гц вход / 60 Гц выход, а также 60 Гц вход / 50 Гц выход
- Входной коэффициент мощности > 0,99, входной коэффициент нелинейных искажений по току (КНИ - THDi) ≤ 3 %, выходной КНИ по напряжению ≤ 3 %
- Выходной коэффициент мощности: 0,9
- Высокий КПД системы: нагрузка > 10 %, ≥ 90 %; нагрузка > 50 %, КПД ≥ 93 %
- Зарядное устройство с цифровым управлением: возможность гибкого изменения параметров зарядного устройства и батарейных комплектов, отслеживание состояния батарей (обрыв подключения) в режиме On-Line
- Возможность использования как совместных, так и раздельных батарейных комплектов при параллельном включении ИБП
- Гибкая возможность настройки параметров зарядного устройства в зависимости от типов и количества аккумуляторных батарей: 32 шт. / 34 шт. / 36 шт. / 38 шт. / 40 шт.
- Продвинутая технология заряда и поддержки аккумуляторных батарей эффективно продлевает их срок службы
- Поддержка «холодного» старта, т.е. возможность запуска устройства в батарейном режиме без входной сети. Полный автостарт при наличии входной сети
- Сенсорный ЖК-дисплей 5,7 дюймов на передней панели блока, удобный пользовательский интерфейс
- Превосходные функции защиты, реализованные как программно, так и аппаратно, мощная автоматическая диагностика, ведение журнала событий для последующего анализа
- Функции защиты паролем, в т.ч.: пароль при первом включении, пользовательский пароль, пароль для управления и поддержки
- Автоматическое напоминание о необходимости обслуживания (завершении гарантии) на АКБ и конденсаторы постоянной линии
- Стандартная кнопка аварийного отключения (EPO – Emergency Power Off)
- Стандартные коммуникационные интерфейсы RS232 / USB / RS485 / «сухие» контакты
- Дополнительный коммуникационный порт SNMP
- Дополнительная возможность параллельной работы до 6 блоков по схеме параллельного резервирования (N+1)
- Дополнительный встроенный изолирующий трансформатор
- Дополнительное устройство температурной компенсации тока зарядного устройства
Время работы в автономном режиме в зависимости от емкости батарейного комплекта и подключенной нагрузки
| Батарейный комплект Количество х Емкость АКБ |
3000 Вт | 4500 Вт | 6000 Вт | 7500 Вт | 9000 Вт |
|---|---|---|---|---|---|
| 32 шт. x 45 Ач | 4 ч 46 мин | 2 ч 52 мин | 1 ч 59 мин | 1 ч 29 мин | 1 ч 16 мин |
| 32 шт. x 55 Ач | 6 ч 27 мин | 3 ч 41 мин | 2 ч 38 мин | 1 ч 56 мин | 1 ч 30 мин |
| 32 шт. x 75 Ач | 9 ч 01 мин | 5 ч 37 мин | 3 ч 47 мин | 2 ч 53 мин | 2 ч 20 мин |
| 32 шт. x 100 Ач | 9 ч 49 мин | 7 ч 55 мин | 5 ч 37 мин | 4 ч 03 мин | 3 ч 16 мин |
| 32 шт. x 150 Ач | 16 ч 52 мин | 11 ч 15 мин | 9 ч 02 мин | 7 ч 09 мин | 5 ч 37 мин |
| 32 шт. x 200 Ач | 23 ч 47 мин | 15 ч 51 мин | 11 ч 16 мин | 9 ч 35 мин | 7 ч 56 мин |
| Тип ИБП | on-line |
| Способ установки | Напольный (Tower) |
| Аккумуляторы | Внешние АКБ (покупаются отдельно) |
| Диапазон вх. напряжения, В | 277–485 |
| Диапазон вх. частоты, Гц | 40–70 |
| Время автономной работы, мин | Зависит от внешних АКБ |
| Габариты ДхШхВ, мм | 800x600x1360 |
| Длина, мм | 800 |
| Ширина, мм | 600 |
| Высота, мм | 1360 |
| Форма выходного напряжения | Чистый синус |
| Мощность активная, Вт | 9000 |
| Мощность полная, ВА | 10000 |
| Производитель | N-Power |
| Фазы вход/выход | 3/3 |
| Вес брутто, !!кг!! | 200 |
| Вес нетто, кг | 180 |
| Гарантия, мес. | 12 |
| Страна | Тайвань |
