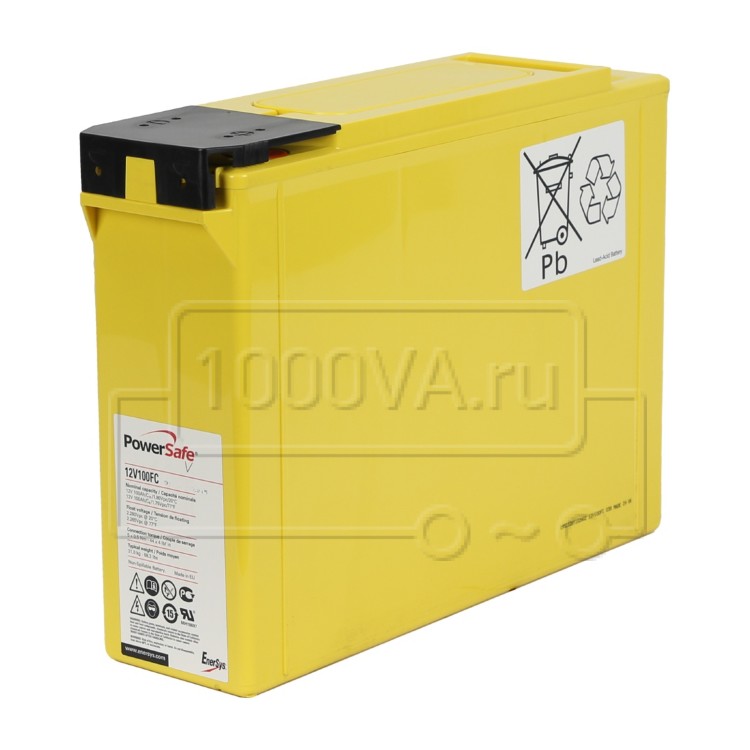

Аккумуляторная батарея EnerSys PowerSafe V FT 12V100FC
Свинцово-кислотная аккумуляторная батарея EnerSys PowerSafe V FT 12V100FC, с фронтальным расположением клемм, является герметизированной и необслуживаемой. Соответствует самым жестким международным стандартам, благодаря чему во всем мире признана лучшим решением для телекоммуникационных приложений. Компактная моноблочная конструкция позволяет размещать батарею в 19 и 23 дюймовых компьютерных стойках. Долгий срок службы, отличные технические характеристики, быстрая установка, а также легкое техническое обслуживание делают эту батарею оптимальным вариантом для применения в системах бесперебойного питания с высокими требованиями к отказоустойчивости
и характеристикам АКБ.
Данная аккумуляторная батарея рекомендована для замены аккумуляторов Oerlikon СР Rackline 12CP98, Oerlikon СР Rackline 12CP100, Oerlikon СР Rackline 12CP105, Oerlikon СР Rackline 12CP100/19” и Oerlikon СР Rackline 12CP115/19”, снятых с производства.
Технические характеристики
| Номинальное напряжение
|
12 В
|
| Ток короткого замыкания
|
1900 А
|
| Внутреннее сопротивление
|
6,6 мОм
|
| Емкость
|
| 10 часовой разряд до 1,80 В/эл. (20 °С)
|
100 Ач
|
|
8 часовой разряд до 1,75 В/эл. (25 °С)
|
100 Ач
|
Области применения
- ИБП
- Системы телекоммуникации
Особенности
- Размещение в специальных 19 и 23-дюймовых батарейных шкафах
- Необслуживаемая, герметизированная, нет необходимости в доливе воды
- Батарею следует ставить на ее основание
- Нет ограничений на перевозки
Конструкция
| Компонент
|
Свойство
|
| Положительный электрод
|
сплав на основе свинца, олова и кальция
|
| Сепаратор
|
стекловолокно
|
| Корпус и крышка
|
огнезащитный пластик ABS, высокоустойчивый к ударам и вибрациям. Крышка приваривается к корпусу
|
| Клапан
|
саморегулирующийся, предотвращает проникновение кислорода из атмосферы
|
| Пламегаситель
|
встроен на каждом блоке
|
Разряд постоянным током, А (при 20 °C)
| Конечное напряжение, В/эл.
|
5 мин
|
10 мин
|
15 мин
|
20 мин
|
25 мин
|
30 мин
|
35 мин
|
40 мин
|
45 мин
|
50 мин
|
55 мин
|
| 1,60
|
254,7
|
254,7
|
207,5
|
179,4
|
152,6
|
133,5
|
119,5
|
107,0
|
97,7
|
89,7
|
83,1
|
| 1,63
|
248,7
|
248,7
|
204,1
|
177,1
|
150,3
|
132,4
|
117,2
|
106,0
|
97,1
|
88,9
|
82,4
|
| 1,65
|
244,1
|
244,1
|
201,3
|
175,1
|
148,4
|
131,3
|
117,8
|
106,3
|
96,5
|
88,2
|
81,8
|
| 1,67
|
238,9
|
238,9
|
198,0
|
172,8
|
148,2
|
129,9
|
115,5
|
104,3
|
95,7
|
87,4
|
81,1
|
| 1,69
|
230,0
|
230,0
|
191,5
|
167,8
|
144,2
|
126,8
|
113,4
|
102,7
|
93,9
|
86,6
|
80,4
|
| 1,71
|
224,0
|
224,0
|
187,6
|
164,8
|
142,0
|
125,1
|
112,0
|
101,5
|
92,9
|
85,7
|
79,6
|
| 1,73
|
217,9
|
217,9
|
183,4
|
161,7
|
139,6
|
123,2
|
110,4
|
100,2
|
91,8
|
84,7
|
78,8
|
| 1,75
|
214,0
|
214,0
|
181,0
|
159,9
|
138,1
|
122,2
|
109,8
|
99,6
|
91,2
|
83,7
|
77,9
|
| 1,80
|
195,8
|
195,8
|
167,8
|
149,6
|
130,3
|
115,6
|
104,5
|
95,0
|
87,2
|
80,9
|
75,4
|
| 1,85
|
176,3
|
176,3
|
153,3
|
138,0
|
120,5
|
108,1
|
97,4
|
88,9
|
82,5
|
77,9
|
72,7
|
| Конечное напряжение, В/эл.
|
1 ч
|
1,5 ч
|
2 ч
|
2,5 ч
|
3 ч
|
4 ч
|
5 ч
|
6 ч
|
7 ч
|
8 ч
|
9 ч
|
10 ч
|
12 ч
|
24 ч
|
| 1,60
|
77,5
|
55,4
|
43,3
|
35,8
|
30,4
|
23,6
|
19,4
|
16,5
|
14,5
|
12,7
|
11,6
|
10,4
|
8,90
|
4,90
|
| 1,63
|
77,2
|
55,0
|
43,2
|
35,6
|
30,3
|
23,5
|
19,3
|
16,5
|
14,4
|
12,7
|
11,4
|
10,4
|
8,90
|
4,84
|
| 1,65
|
76,8
|
54,7
|
43,0
|
35,4
|
30,2
|
23,4
|
19,2
|
16,4
|
14,3
|
12,6
|
11,4
|
10,3
|
8,84
|
4,83
|
| 1,67
|
76,3
|
54,4
|
42,8
|
35,2
|
30,1
|
23,3
|
19,1
|
16,3
|
14,3
|
12,6
|
11,3
|
10,3
|
8,81
|
4,81
|
| 1,69
|
75,1
|
54,0
|
42,4
|
35,1
|
29,9
|
23,3
|
19,1
|
16,3
|
14,2
|
12,6
|
11,3
|
10,3
|
8,80
|
4,80
|
| 1,71
|
74,4
|
53,6
|
42,2
|
34,9
|
29,8
|
32,2
|
19,0
|
16,2
|
14,1
|
12,5
|
11,3
|
10,3
|
8,70
|
4,80
|
| 1,73
|
73,6
|
53,2
|
41,9
|
34,6
|
29,6
|
23,0
|
18,9
|
16,1
|
14,1
|
12,5
|
11,2
|
10,2
|
8,70
|
4,70
|
| 1,75
|
73,2
|
52,7
|
41,6
|
34,4
|
29,4
|
22,9
|
18,8
|
16,0
|
14,0
|
12,3
|
11,1
|
10,1
|
8,70
|
4,70
|
| 1,80
|
70,4
|
51,5
|
40,6
|
33,8
|
28,9
|
22,5
|
18,5
|
15,9
|
13,8
|
12,2
|
11,0
|
10,0
|
8,60
|
4,60
|
| 1,85
|
67,2
|
50,1
|
39,4
|
33,2
|
28,2
|
22,1
|
18,2
|
15,6
|
13,6
|
12,0
|
10,8
|
9,80
|
8,40
|
4,60
|
Разряд постоянной мощностью, Вт/эл. (при 20 °C)
| Конечное напряжение, В/эл.
|
5 мин
|
10 мин
|
15 мин
|
20 мин
|
25 мин
|
30 мин
|
35 мин
|
40 мин
|
45 мин
|
50 мин
|
55 мин
|
| 1,60
|
453,5
|
453,5
|
377,7
|
331,0
|
284,7
|
248,8
|
223,3
|
202,5
|
186,1
|
167,5
|
155,4
|
| 1,63
|
445,4
|
445,4
|
373,0
|
327,8
|
282,4
|
247,6
|
222,0
|
201,1
|
185,3
|
167,4
|
155,5
|
| 1,65
|
438,9
|
438,9
|
368,8
|
324,8
|
279,6
|
245,9
|
220,4
|
199,5
|
184,3
|
167,1
|
155,3
|
| 1,67
|
431,4
|
431,4
|
364,0
|
321,2
|
278,2
|
243,2
|
218,8
|
199,0
|
183,1
|
166,5
|
154,9
|
| 1,69
|
416,7
|
416,7
|
352,5
|
312,0
|
270,0
|
239,0
|
214,7
|
195,2
|
179,2
|
165,7
|
154,3
|
| 1,71
|
408,1
|
408,1
|
346,7
|
307,6
|
267,0
|
236,6
|
212,8
|
193,7
|
178,0
|
164,7
|
153,5
|
| 1,73
|
399,0
|
399,0
|
340,5
|
302,9
|
263,5
|
233,9
|
210,7
|
192,0
|
176,5
|
163,5
|
152,4
|
| 1,75
|
393,9
|
393,9
|
337,7
|
301,1
|
261,1
|
231,3
|
208,4
|
188,9
|
175,6
|
162,1
|
151,2
|
| 1,80
|
365,3
|
365,3
|
316,7
|
284,5
|
248,5
|
220,4
|
199,0
|
181,0
|
169,0
|
157,8
|
147,4
|
| 1,85
|
334,0
|
334,0
|
293,0
|
265,3
|
231,6
|
205,5
|
187,0
|
170,7
|
161,1
|
152,4
|
142,7
|
| Конечное напряжение, В/эл.
|
1 ч
|
1,5 ч
|
2 ч
|
2,5 ч
|
3 ч
|
4 ч
|
5 ч
|
6 ч
|
7 ч
|
8 ч
|
9 ч
|
10 ч
|
12 ч
|
24 ч
|
| 1,60
|
149,1
|
104,1
|
84,8
|
67,2
|
60,0
|
46,8
|
38,5
|
32,9
|
28,8
|
25,4
|
22,9
|
20,8
|
16,3
|
8,90
|
| 1,63
|
148,5
|
104,8
|
84,5
|
68,1
|
59,9
|
46,6
|
38,3
|
32,9
|
28,8
|
25,3
|
22,8
|
20,7
|
16,9
|
9,10
|
| 1,65
|
147,9
|
105,0
|
84,3
|
68,5
|
59,7
|
46,5
|
38,2
|
32,8
|
28,7
|
25,2
|
22,7
|
20,7
|
17,2
|
9,30
|
| 1,67
|
147,1
|
105,1
|
84,0
|
68,8
|
59,5
|
46,4
|
38,1
|
32,6
|
28,5
|
25,1
|
22,7
|
20,6
|
17,5
|
9,60
|
| 1,69
|
144,4
|
105,0
|
83,1
|
69,0
|
59,2
|
46,3
|
38,2
|
32,6
|
28,5
|
25,3
|
22,9
|
20,8
|
17,8
|
9,80
|
| 1,71
|
143,7
|
104,8
|
83,1
|
69,1
|
59,4
|
46,5
|
38,4
|
32,8
|
28,7
|
25,6
|
23,1
|
21,1
|
18,0
|
9,90
|
| 1,73
|
142,9
|
104,5
|
83,0
|
69,1
|
59,4
|
46,6
|
38,5
|
33,0
|
28,9
|
25,7
|
23,2
|
21,2
|
18,1
|
10,1
|
| 1,75
|
142,0
|
104,0
|
82,0
|
69,0
|
58,3
|
45,5
|
37,5
|
32,0
|
28,1
|
24,8
|
22,5
|
20,3
|
18,2
|
10,1
|
| 1,80
|
137,4
|
102,2
|
80,2
|
68,2
|
57,3
|
44,9
|
37,0
|
31,7
|
27,7
|
24,5
|
22,1
|
20,1
|
18,2
|
10,1
|
| 1,85
|
131,8
|
99,5
|
78,0
|
66,8
|
56,1
|
44,1
|
36,4
|
31,1
|
27,2
|
24,1
|
21,7
|
19,8
|
17,8
|
9,80
|
Таблица поправочных коэффициентов коррекции емкости АКБ в зависимости от температуры (по отношению к емкости аккумулятора при температуре 20 °C)
| Продолжительность разряда
|
0 °C
|
5 °C
|
10 °C
|
15 °C
|
20 °C
|
25 °C
|
30 °C
|
35 °C
|
40 °C
|
| От 5 до 59 минут
|
0,80
|
0,86
|
0,91
|
0,96
|
1
|
1,04
|
1,06
|
1,09
|
1,10
|
| От 1 до 24 часов
|
0,86
|
0,90
|
0,94
|
0,97
|
1
|
1,03
|
1,05
|
1,06
|
1,07
|
