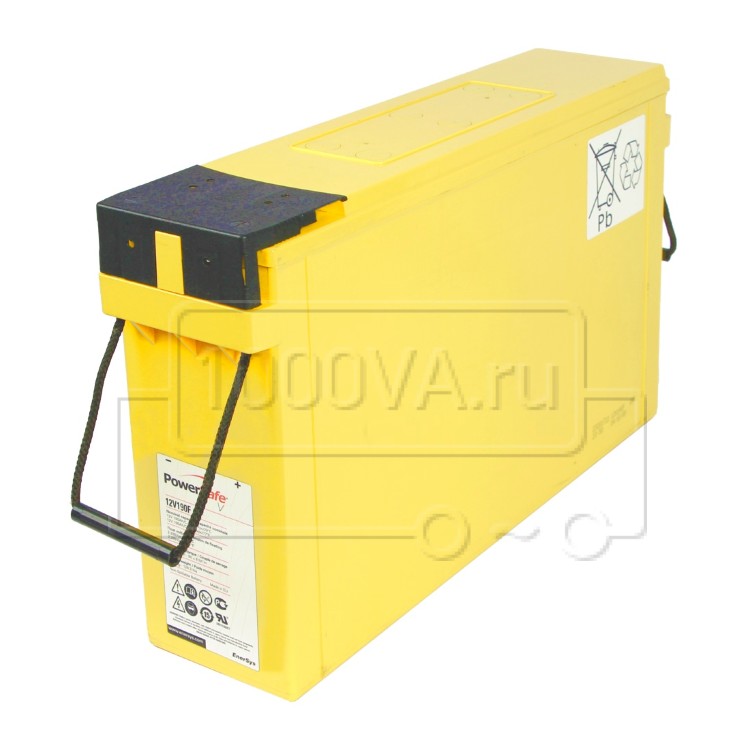

Аккумуляторная батарея EnerSys PowerSafe V FT 12V190F
Свинцово-кислотная аккумуляторная батарея EnerSys PowerSafe V FT 12V190F, с фронтальным расположением клемм, является герметизированной и необслуживаемой. Соответствует самым жестким международным стандартам, благодаря чему во всем мире признана лучшим решением для телекоммуникационных приложений. Компактная моноблочная конструкция позволяет размещать батарею в 19 и 23 дюймовых компьютерных стойках. Долгий срок службы, отличные технические характеристики, быстрая установка, а также легкое техническое обслуживание делают эту батарею оптимальным вариантом для применения в системах бесперебойного питания с высокими требованиями к отказоустойчивости и характеристикам АКБ.
Технические характеристики
| Номинальное напряжение
|
12 В
|
| Ток короткого замыкания
|
3625 А
|
| Внутреннее сопротивление
|
3,5 мОм
|
| Емкость
|
| 10 часовой разряд до 1,80 В/эл. (20 °С)
|
190 Ач
|
|
8 часовой разряд до 1,75 В/эл. (25 °С)
|
190 Ач
|
Области применения
- ИБП
- Системы телекоммуникации
Особенности
- Размещение в специальных 19 и 23-дюймовых батарейных шкафах
- Необслуживаемая, герметизированная, нет необходимости в доливе воды
- Батарею следует ставить на ее основание
- Нет ограничений на перевозки
Конструкция
| Компонент
|
Свойство
|
| Положительный электрод
|
сплав на основе свинца, олова и кальция
|
| Сепаратор
|
стекловолокно
|
| Корпус и крышка
|
огнезащитный пластик ABS, высокоустойчивый к ударам и вибрациям. Крышка приваривается к корпусу
|
| Клапан
|
саморегулирующийся, предотвращает проникновение кислорода из атмосферы
|
| Пламегаситель
|
встроен на каждом блоке
|
Разряд постоянным током, А (при 20 °C)
| Конечное напряжение, В/эл.
|
5 мин
|
10 мин
|
15 мин
|
20 мин
|
25 мин
|
30 мин
|
35 мин
|
40 мин
|
45 мин
|
50 мин
|
55 мин
|
| 1,60
|
413,7
|
413,7
|
356,9
|
311,8
|
267,3
|
235,0
|
210,0
|
190,1
|
174,2
|
160,9
|
149,6
|
| 1,63
|
409,0
|
409,0
|
352,1
|
308,1
|
264,7
|
233,3
|
208,6
|
189,2
|
173,5
|
160,4
|
149,1
|
| 1,65
|
404,5
|
404,5
|
348,0
|
305,1
|
262,5
|
231,6
|
207,2
|
188,0
|
172,6
|
159,5
|
148,4
|
| 1,67
|
399,1
|
399,1
|
343,1
|
301,5
|
259,9
|
229,6
|
205,4
|
186,7
|
171,5
|
158,5
|
147,5
|
| 1,69
|
392,5
|
392,5
|
337,6
|
297,3
|
256,9
|
227,1
|
203,6
|
185,2
|
170,1
|
157,3
|
146,5
|
| 1,71
|
384,9
|
384,9
|
331,5
|
292,6
|
253,5
|
224,3
|
201,4
|
183,3
|
168,5
|
155,9
|
145,3
|
| 1,73
|
376,5
|
376,5
|
324,7
|
287,5
|
249,8
|
221,3
|
198,8
|
181,2
|
166,7
|
154,4
|
143,9
|
| 1,75
|
367,1
|
367,1
|
317,3
|
282,0
|
245,7
|
217,9
|
196,2
|
178,9
|
164,7
|
152,7
|
142,3
|
| 1,80
|
339,4
|
339,4
|
297,3
|
266,6
|
234,4
|
208,5
|
188,7
|
172,6
|
159,1
|
147,8
|
137,9
|
| 1,85
|
307,1
|
307,1
|
272,5
|
248,5
|
219,4
|
196,3
|
179,1
|
163,3
|
150,8
|
149,7
|
139,9
|
| Конечное напряжение, В/эл.
|
1 ч
|
1,5 ч
|
2 ч
|
2,5 ч
|
3 ч
|
4 ч
|
5 ч
|
6 ч
|
7 ч
|
8 ч
|
9 ч
|
10 ч
|
12 ч
|
24 ч
|
| 1,60
|
140,0
|
101,3
|
79,9
|
66,2
|
56,6
|
44,2
|
36,3
|
31,0
|
27,0
|
24,0
|
21,6
|
19,7
|
16,8
|
9,10
|
| 1,63
|
139,4
|
101,1
|
79,8
|
66,2
|
56,6
|
44,2
|
36,3
|
31,0
|
27,0
|
24,0
|
21,6
|
19,7
|
16,7
|
9,10
|
| 1,65
|
138,8
|
100,8
|
79,6
|
66,0
|
56,5
|
44,1
|
36,3
|
30,9
|
27,0
|
24,0
|
21,6
|
19,6
|
16,7
|
9,10
|
| 1,67
|
138,0
|
100,4
|
79,3
|
65,8
|
56,3
|
44,0
|
36,2
|
30,8
|
26,9
|
23,9
|
21,5
|
19,6
|
16,7
|
9,10
|
| 1,69
|
137,1
|
99,9
|
79,0
|
65,6
|
56,2
|
43,8
|
36,1
|
30,8
|
26,9
|
23,9
|
21,5
|
19,6
|
16,7
|
9,10
|
| 1,71
|
136,0
|
99,3
|
78,6
|
65,3
|
55,9
|
43,6
|
35,9
|
30,6
|
26,8
|
23,8
|
21,4
|
19,5
|
16,7
|
9,00
|
| 1,73
|
134,8
|
98,6
|
78,1
|
64,9
|
55,7
|
43,5
|
35,8
|
30,5
|
26,5
|
23,7
|
21,3
|
19,4
|
16,5
|
9,00
|
| 1,75
|
133,5
|
97,8
|
77,6
|
64,5
|
55,3
|
43,2
|
35,6
|
30,3
|
26,5
|
23,5
|
21,2
|
19,3
|
16,5
|
9,00
|
| 1,80
|
129,5
|
95,6
|
76,0
|
63,3
|
54,3
|
42,5
|
35,0
|
29,8
|
26,1
|
23,2
|
20,8
|
19,0
|
16,2
|
8,80
|
| 1,85
|
123,0
|
96,6
|
73,2
|
63,9
|
52,5
|
41,1
|
33,9
|
28,9
|
25,3
|
22,4
|
20,2
|
18,4
|
15,8
|
8,40
|
Разряд постоянной мощностью, Вт/эл. (при 20 °C)
| Конечное напряжение, В/эл.
|
5 мин
|
10 мин
|
15 мин
|
20 мин
|
25 мин
|
30 мин
|
35 мин
|
40 мин
|
45 мин
|
50 мин
|
55 мин
|
| 1,60
|
802,8
|
802,8
|
680,6
|
603,1
|
511,6
|
463,3
|
410,5
|
373,3
|
348,0
|
332,0
|
309,0
|
| 1,63
|
791,6
|
791,6
|
673,4
|
598,0
|
507,4
|
460,5
|
408,0
|
371,1
|
346,5
|
329,0
|
307,0
|
| 1,65
|
782,1
|
782,1
|
667,1
|
593,4
|
506,7
|
457,8
|
405,6
|
368,9
|
345,1
|
327,0
|
305,0
|
| 1,67
|
771,1
|
771,1
|
659,8
|
588,0
|
503,5
|
454,6
|
402,8
|
366,4
|
343,3
|
326,0
|
304,0
|
| 1,69
|
743,2
|
743,2
|
642,4
|
574,7
|
496,8
|
446,3
|
397,9
|
363,0
|
337,9
|
321,7
|
299,8
|
| 1,71
|
732,9
|
732,9
|
635,2
|
569,5
|
493,0
|
443,4
|
395,7
|
361,3
|
336,5
|
320,4
|
298,7
|
| 1,73
|
723,9
|
723,9
|
628,2
|
564,1
|
489,0
|
440,3
|
393,0
|
359,1
|
334,8
|
318,8
|
297,3
|
| 1,75
|
712,8
|
712,8
|
619,9
|
557,9
|
484,2
|
436,3
|
390,0
|
356,5
|
332,4
|
316,8
|
295,8
|
| 1,80
|
666,8
|
666,8
|
587,6
|
533,0
|
467,5
|
420,8
|
378,8
|
347,4
|
323,0
|
310,2
|
290,0
|
| 1,85
|
615,4
|
615,4
|
550,8
|
504,3
|
444,9
|
402,6
|
363,9
|
332,7
|
311,7
|
303,3
|
283,8
|
| Конечное напряжение, В/эл.
|
1 ч
|
1,5 ч
|
2 ч
|
2,5 ч
|
3 ч
|
4 ч
|
5 ч
|
6 ч
|
7 ч
|
8 ч
|
9 ч
|
10 ч
|
12 ч
|
24 ч
|
| 1,60
|
280,7
|
210,0
|
161,4
|
138,5
|
114,7
|
89,4
|
73,4
|
62,8
|
54,9
|
48,2
|
44,0
|
39,4
|
34,7
|
18,5
|
| 1,63
|
279,8
|
209,0
|
161,2
|
138,3
|
114,5
|
89,3
|
73,4
|
62,8
|
54,9
|
48,2
|
43,9
|
39,4
|
34,6
|
18,5
|
| 1,65
|
278,8
|
208,5
|
160,9
|
138,0
|
114,3
|
89,1
|
73,2
|
62,7
|
54,8
|
48,1
|
43,9
|
39,3
|
34,6
|
18,5
|
| 1,67
|
277,6
|
208,0
|
160,4
|
137,0
|
114,1
|
88,9
|
73,1
|
62,6
|
54,7
|
48,0
|
43,8
|
39,2
|
34,5
|
18,4
|
| 1,69
|
272,0
|
206,1
|
159,3
|
136,7
|
113,6
|
88,8
|
73,0
|
63,3
|
54,7
|
47,3
|
43,9
|
38,9
|
33,9
|
18,0
|
| 1,71
|
270,9
|
206,1
|
159,3
|
136,7
|
113,6
|
88,4
|
72,6
|
62,9
|
54,7
|
47,3
|
43,9
|
38,9
|
33,9
|
18,0
|
| 1,73
|
269,7
|
205,0
|
158,2
|
135,8
|
113,0
|
88,0
|
72,4
|
62,5
|
54,3
|
47,3
|
43,9
|
38,6
|
33,9
|
18,0
|
| 1,75
|
268,8
|
203,9
|
157,4
|
135,0
|
112,2
|
87,6
|
72,0
|
62,1
|
54,3
|
47,3
|
43,5
|
38,6
|
33,9
|
18,0
|
| 1,80
|
263,6
|
200,8
|
154,6
|
133,3
|
110,5
|
86,3
|
71,0
|
61,4
|
53,7
|
46,6
|
43,0
|
38,0
|
33,5
|
17,8
|
| 1,85
|
255,7
|
197,5
|
151,2
|
131,4
|
108,3
|
84,7
|
69,7
|
59,9
|
52,3
|
45,7
|
41,9
|
37,3
|
33,0
|
17,5
|
Таблица поправочных коэффициентов коррекции емкости АКБ в зависимости от температуры (по отношению к емкости аккумулятора при температуре 20 °C)
| Продолжительность разряда
|
0 °C
|
5 °C
|
10 °C
|
15 °C
|
20 °C
|
25 °C
|
30 °C
|
35 °C
|
40 °C
|
| От 5 до 59 минут
|
0,80
|
0,86
|
0,91
|
0,96
|
1
|
1,04
|
1,06
|
1,09
|
1,10
|
| От 1 до 24 часов
|
0,86
|
0,90
|
0,94
|
0,97
|
1
|
1,03
|
1,05
|
1,06
|
1,07
|
