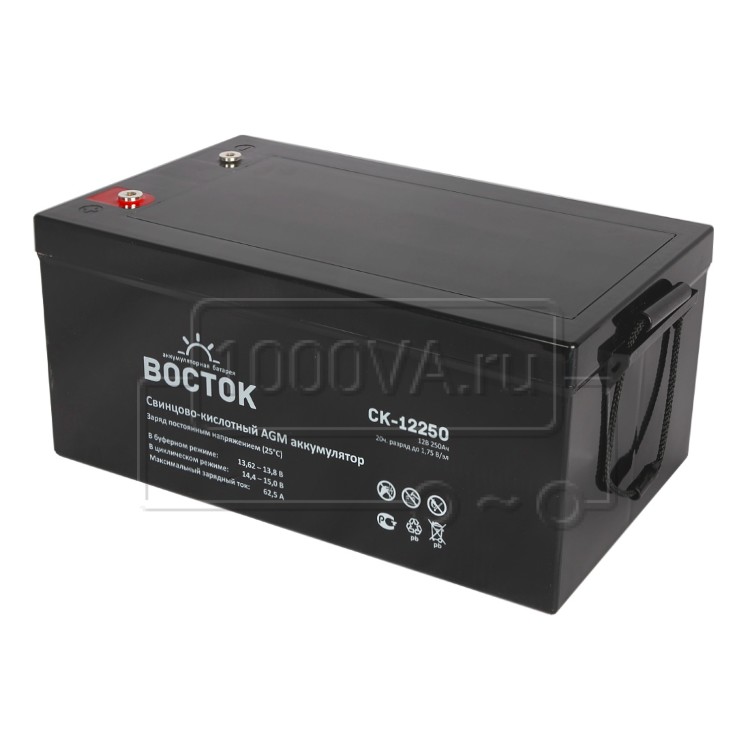

Аккумуляторная батарея Восток СК-12250
Свинцово-кислотная аккумуляторная батарея Восток СК-12250 выпускается в рамках серии CK — специально разработанной для использования в атомной энергетике, системах бесперебойного питания и резервного энергоснабжения. Батарея герметична и не требует обслуживания.
При разработке использована технология AGM, при которой электролит абсорбируется в сепараторе из стекловолокна. Батарея обладает высокими разрядными и эксплуатационными характеристиками. Использование в составе электролита и намазной пасты специальных добавок, замедляющих процесс старения и противодействующих коррозии, обеспечивает высокие разрядные и эксплуатационные характеристики. Срок эффективной службы аккумуляторной батареи Восток СК-12250 составляет десять лет в буферном режиме.
Технические характеристики
| Номинальное напряжение
|
12 B
|
| Число элементов
|
6
|
| Внутреннее сопротивление полностью заряженной батареи (при 25 °С)
|
3,2 мОм
|
| Максимальный разрядный ток (25 °С)
|
2500 А (5 с)
|
| Саморазряд (при 25 °С)
|
3 % в месяц
|
| Номинальная емкость (25 °С)
|
| 20 часовой разряд (12,5 А; 1,75 В/эл.)
|
250 Ач
|
| 10 часовой разряд (24,4 А; 1,75 В/эл.)
|
244 Ач
|
| 5 часовой разряд (44,3 А; 1,7 В/эл.)
|
222 Ач
|
| Заряд постоянным напряжением, циклический режим (25 °С)
|
| Напряжение заряда
|
2,4–2,5 В/эл.
|
| Макс. зарядный ток
|
75 А
|
| Температурная компенсация
|
5 мВ/эл.°С
|
| Заряд постоянным напряжением, буферный режим (25 °С)
|
| Напряжение заряда
|
2,27–2,3 В/эл.
|
| Температурная компенсация
|
3,3 мВ/эл.°С
|
| Рабочий диапазон температур
|
| Заряд
|
-10–40 °С
|
| Хранение
|
-20–60 °С
|
| Разряд
|
-20–60 °С
|
Области применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Системы отопления и водоснабжения
- Системы солнечной и ветроэнергетики
- Приборостроение
Особенности
- Технология AGM — не требует долива воды и обслуживания
- Рекомбинация до 99 % выделяемого газа
- Нет ограничений на перевозку воздушным транспортом
- Соответствует требованиям UL, IEC, Гост Р
- Герметичная конструкция
- Низкий саморазряд
- Корпус из термостойкого пластика — аккумулятор не сгорит
Конструкция
| Компонент
|
Свойство
|
| Положительная пластина
|
Диоксид свинца
|
| Отрицательная пластина
|
Свинец
|
| Корпус и крышка
|
ABS
|
| Клапан
|
Каучук
|
| Клеммы
|
Медь
|
| Сепаратор
|
Стекловолокно
|
| Электролит
|
Серная кислота
|
Разряд постоянным током, А (при 25 °С)
| Конечное напряжение, В/эл.
|
5 мин
|
10 мин
|
15 мин
|
30 мин
|
1 ч
|
3 ч
|
5 ч
|
10 ч
|
20 ч
|
| 1,60
|
645
|
490
|
414
|
262
|
156
|
68,1
|
44,8
|
25,1
|
13,3
|
| 1,65
|
635
|
466
|
405
|
258
|
155
|
67,8
|
44,5
|
24,8
|
13,1
|
| 1,70
|
616
|
450
|
399
|
256
|
154
|
67,3
|
44,3
|
24,6
|
12,8
|
| 1,75
|
554
|
415
|
380
|
249
|
152
|
67,0
|
43,8
|
24,4
|
12,5
|
| 1,80
|
500
|
379
|
350
|
238
|
149
|
65,2
|
43,0
|
24,1
|
12,4
|
Разряд постоянной мощностью, Вт/эл. (при 25 °С)
| Конечное напряжение, В/эл.
|
5 мин
|
10 мин
|
15 мин
|
30 мин
|
1 ч
|
3 ч
|
5 ч
|
10 ч
|
20 ч
|
| 1,60
|
1128
|
870
|
758
|
498
|
301
|
136
|
89,0
|
49,9
|
27,4
|
| 1,65
|
1106
|
843
|
746
|
492
|
300
|
135
|
88,9
|
49,6
|
26,9
|
| 1,70
|
1093
|
821
|
738
|
489
|
297
|
135
|
88,5
|
49,3
|
26,4
|
| 1,75
|
995
|
764
|
704
|
477
|
295
|
134
|
87,5
|
48,8
|
25,9
|
| 1,80
|
906
|
705
|
650
|
458
|
289
|
130
|
85,9
|
48,3
|
25,4
|
