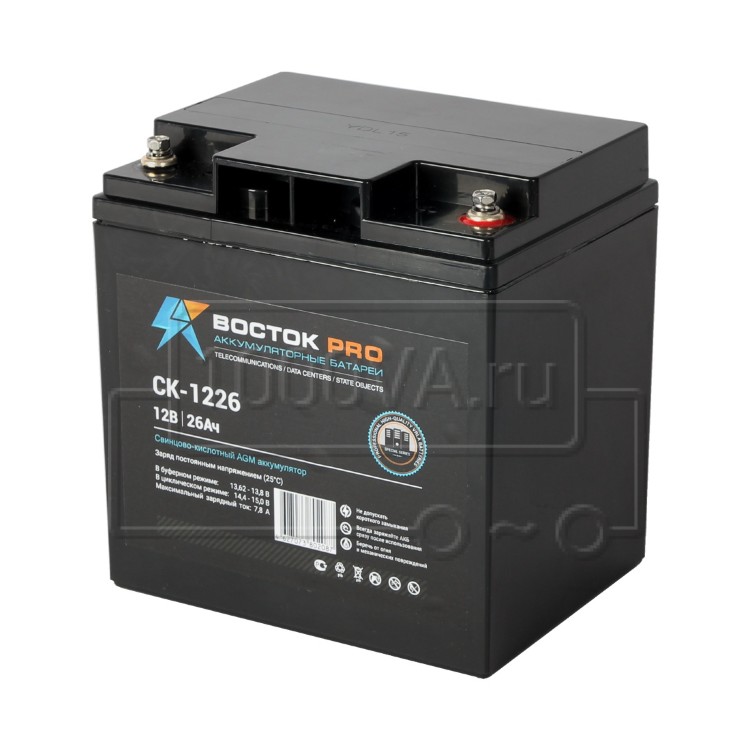

Аккумуляторная батарея Восток СК-1226
Свинцово-кислотная аккумуляторная батарея Восток СК-1226 выпускается в рамках серии CK — специально разработанной для использования в атомной энергетике, системах бесперебойного питания и резервного энергоснабжения. Батарея герметична и не требует обслуживания.
При разработке использована технология AGM, при которой электролит абсорбируется в сепараторе из стекловолокна. Батарея обладает высокими разрядными и эксплуатационными характеристиками. Использование в составе электролита и намазной пасты специальных добавок, замедляющих процесс старения и противодействующих коррозии, обеспечивает высокие разрядные и эксплуатационные характеристики. Срок эффективной службы аккумуляторной батареи Восток СК-1226 составляет десять лет в буферном режиме.
Технические характеристики
| Номинальное напряжение
|
12 B
|
| Число элементов
|
6
|
| Внутреннее сопротивление полностью заряженной батареи (при 25 °С)
|
11 мОм
|
| Максимальный разрядный ток (25 °С)
|
260 А (5 с)
|
| Саморазряд (при 25 °С)
|
3 % в месяц
|
| Номинальная емкость (25 °С)
|
| 20 часовой разряд (1,3 А; 1,75 В/эл.)
|
26 Ач
|
| 10 часовой разряд (2,56 А; 1,75 В/эл.)
|
25,6 Ач
|
| 5 часовой разряд (4,69 А; 1,7 В/эл.)
|
23,45 Ач
|
| Заряд постоянным напряжением, циклический режим (25 °С)
|
| Напряжение заряда
|
2,4–2,5 В/эл.
|
| Макс. зарядный ток
|
7,8 А
|
| Температурная компенсация
|
5 мВ/эл.°С
|
| Заряд постоянным напряжением, буферный режим (25 °С)
|
| Напряжение заряда
|
2,27–2,3 В/эл.
|
| Температурная компенсация
|
3,3 мВ/эл.°С
|
| Рабочий диапазон температур
|
| Заряд
|
-10–40 °С
|
| Хранение
|
-20–60 °С
|
| Разряд
|
-20–60 °С
|
Области применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Системы отопления и водоснабжения
- Системы солнечной и ветроэнергетики
- Приборостроение
Особенности
- Технология AGM — не требует долива воды и обслуживания
- Рекомбинация до 99 % выделяемого газа
- Нет ограничений на перевозку воздушным транспортом
- Соответствует требованиям UL, IEC, Гост Р
- Герметичная конструкция
- Низкий саморазряд
- Корпус из термостойкого пластика — аккумулятор не сгорит
Конструкция
| Компонент
|
Свойство
|
| Положительная пластина
|
Диоксид свинца
|
| Отрицательная пластина
|
Свинец
|
| Корпус и крышка
|
ABS
|
| Клапан
|
Каучук
|
| Клеммы
|
Медь
|
| Сепаратор
|
Стекловолокно
|
| Электролит
|
Серная кислота
|
Разряд постоянным током, А (при 25 °С)
| Конечное напряжение, В/эл.
|
5 мин
|
10 мин
|
15 мин
|
30 мин
|
1 ч
|
3 ч
|
5 ч
|
10 ч
|
20 ч
|
| 1,60
|
100
|
66,5
|
52,2
|
29,9
|
17,9
|
7,41
|
4,83
|
2,64
|
1,42
|
| 1,65
|
96,8
|
64,9
|
50,5
|
29,5
|
17,4
|
7,27
|
4,74
|
2,62
|
1,37
|
| 1,70
|
91,1
|
61,7
|
49,1
|
29,1
|
17,2
|
7,21
|
4,69
|
2,58
|
1,34
|
| 1,75
|
81,9
|
57,7
|
46,3
|
28,3
|
16,9
|
7,14
|
4,63
|
2,56
|
1,30
|
| 1,80
|
73,4
|
53,8
|
43,7
|
27,3
|
16,6
|
7,06
|
4,59
|
2,52
|
1,22
|
Разряд постоянной мощностью, Вт/эл. (при 25 °С)
| Конечное напряжение, В/эл.
|
5 мин
|
10 мин
|
15 мин
|
30 мин
|
1 ч
|
3 ч
|
5 ч
|
10 ч
|
20 ч
|
| 1,60
|
176
|
118
|
93,1
|
57,0
|
34,6
|
14,2
|
9,52
|
5,28
|
2,83
|
| 1,65
|
172
|
116
|
91,7
|
56,4
|
34,0
|
14,2
|
9,47
|
5,23
|
2,73
|
| 1,70
|
163
|
111
|
90,5
|
56,0
|
33,8
|
14,1
|
9,38
|
5,18
|
2,68
|
| 1,75
|
149
|
106
|
85,8
|
54,8
|
33,3
|
14,1
|
9,27
|
5,12
|
2,60
|
| 1,80
|
134
|
99,5
|
81,1
|
53,5
|
32,8
|
13,9
|
9,17
|
5,05
|
2,45
|
