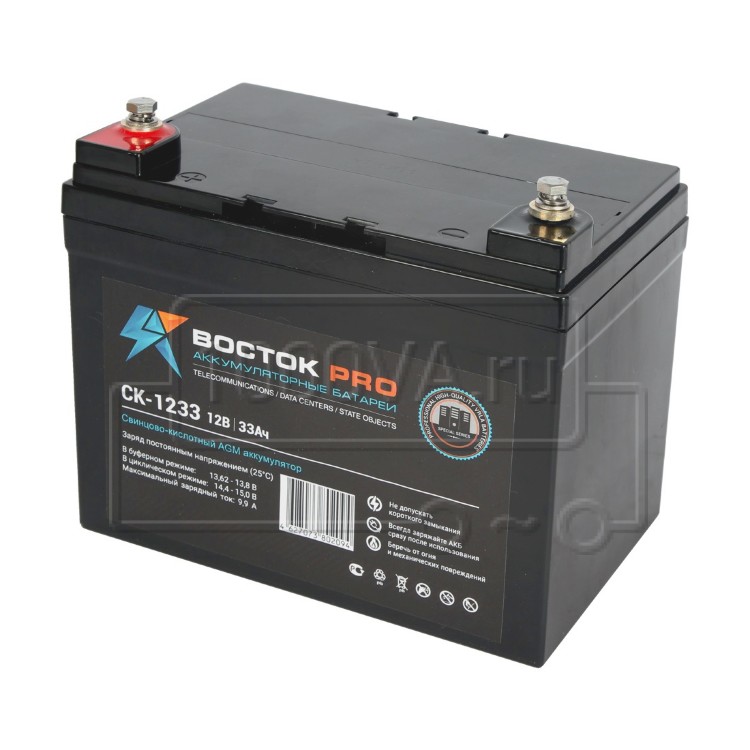

Аккумуляторная батарея Восток СК-1233
Свинцово-кислотная аккумуляторная батарея Восток СК-1233 выпускается в рамках серии CK — специально разработанной для использования в атомной энергетике, системах бесперебойного питания и резервного энергоснабжения. Батарея герметична и не требует обслуживания.
При разработке использована технология AGM, при которой электролит абсорбируется в сепараторе из стекловолокна. Батарея обладает высокими разрядными и эксплуатационными характеристиками. Использование в составе электролита и намазной пасты специальных добавок, замедляющих процесс старения и противодействующих коррозии, обеспечивает высокие разрядные и эксплуатационные характеристики. Срок эффективной службы аккумуляторной батареи Восток СК-1233 составляет десять лет в буферном режиме.
Технические характеристики
| Номинальное напряжение
|
12 B
|
| Число элементов
|
6
|
| Внутреннее сопротивление полностью заряженной батареи (при 25 °С)
|
10 мОм
|
| Максимальный разрядный ток (25 °С)
|
330 А (5 с)
|
| Саморазряд (при 25 °С)
|
3 % в месяц
|
| Номинальная емкость (25 °С)
|
| 20 часовой разряд (1,65 А; 1,75 В/эл.)
|
33 Ач
|
| 10 часовой разряд (3,21 А; 1,75 В/эл.)
|
32,1 Ач
|
| 5 часовой разряд (5,92 А; 1,7 В/эл.)
|
29,6 Ач
|
| Заряд постоянным напряжением, циклический режим (25 °С)
|
| Напряжение заряда
|
2,4–2,5 В/эл.
|
| Макс. зарядный ток
|
9,9 А
|
| Температурная компенсация
|
5 мВ/эл.°С
|
| Заряд постоянным напряжением, буферный режим (25 °С)
|
| Напряжение заряда
|
2,27–2,3 В/эл.
|
| Температурная компенсация
|
3,3 мВ/эл.°С
|
| Рабочий диапазон температур
|
| Заряд
|
-10–40 °С
|
| Хранение
|
-20–60 °С
|
| Разряд
|
-20–60 °С
|
Области применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Системы отопления и водоснабжения
- Системы солнечной и ветроэнергетики
- Приборостроение
Особенности
- Технология AGM — не требует долива воды и обслуживания
- Рекомбинация до 99 % выделяемого газа
- Нет ограничений на перевозку воздушным транспортом
- Соответствует требованиям UL, IEC, Гост Р
- Герметичная конструкция
- Низкий саморазряд
- Корпус из термостойкого пластика — аккумулятор не сгорит
Конструкция
| Компонент
|
Свойство
|
| Положительная пластина
|
Диоксид свинца
|
| Отрицательная пластина
|
Свинец
|
| Корпус и крышка
|
ABS
|
| Клапан
|
Каучук
|
| Клеммы
|
Медь
|
| Сепаратор
|
Стекловолокно
|
| Электролит
|
Серная кислота
|
Разряд постоянным током, А (при 25 °С)
| Конечное напряжение, В/эл.
|
5 мин
|
10 мин
|
15 мин
|
30 мин
|
1 ч
|
3 ч
|
5 ч
|
10 ч
|
20 ч
|
| 1,60
|
111
|
81,4
|
63,5
|
38,7
|
21,5
|
9,22
|
5,99
|
3,31
|
1,75
|
| 1,65
|
107
|
77,5
|
62,2
|
38,0
|
21,4
|
9,18
|
5,95
|
3,27
|
1,72
|
| 1,70
|
104
|
74,7
|
61,2
|
37,3
|
21,2
|
9,11
|
5,92
|
3,24
|
1,68
|
| 1,75
|
93,6
|
69,0
|
58,3
|
37,0
|
21,0
|
9,07
|
5,85
|
3,21
|
1,65
|
| 1,80
|
84,5
|
62,9
|
53,7
|
36,4
|
20,5
|
8,83
|
5,74
|
3,17
|
1,62
|
Разряд постоянной мощностью, Вт/эл. (при 25 °С)
| Конечное напряжение, В/эл.
|
5 мин
|
10 мин
|
15 мин
|
30 мин
|
1 ч
|
3 ч
|
5 ч
|
10 ч
|
20 ч
|
| 1,60
|
195
|
145
|
115
|
72,3
|
41,3
|
18,3
|
11,9
|
6,78
|
3,70
|
| 1,65
|
191
|
140
|
113
|
71,5
|
41,2
|
18,3
|
11,9
|
6,74
|
3,63
|
| 1,70
|
188
|
136
|
112
|
70,9
|
40,9
|
18,2
|
11,8
|
6,68
|
3,57
|
| 1,75
|
172
|
127
|
107
|
70,5
|
40,5
|
18,1
|
11,7
|
6,61
|
3,50
|
| 1,80
|
156
|
117
|
98,9
|
69,3
|
39,8
|
17,6
|
11,5
|
6,54
|
3,43
|
