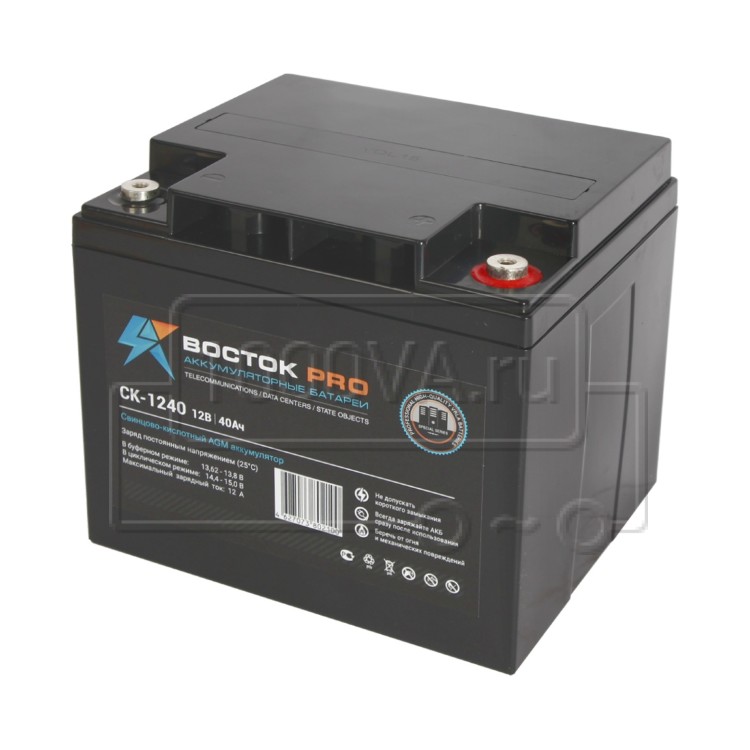

Аккумуляторная батарея Восток СК-1240
Свинцово-кислотная аккумуляторная батарея Восток СК-1240 выпускается в рамках серии CK — специально разработанной для использования в атомной энергетике, системах бесперебойного питания и резервного энергоснабжения. Батарея герметична и не требует обслуживания.
При разработке использована технология AGM, при которой электролит абсорбируется в сепараторе из стекловолокна. Батарея обладает высокими разрядными и эксплуатационными характеристиками. Использование в составе электролита и намазной пасты специальных добавок, замедляющих процесс старения и противодействующих коррозии, обеспечивает высокие разрядные и эксплуатационные характеристики. Срок эффективной службы аккумуляторной батареи Восток СК-1240 составляет десять лет в буферном режиме.
Технические характеристики
| Номинальное напряжение
|
12 B
|
| Число элементов
|
6
|
| Внутреннее сопротивление полностью заряженной батареи (при 25 °С)
|
10 мОм
|
| Максимальный разрядный ток (25 °С)
|
400 А (5 с)
|
| Саморазряд (при 25 °С)
|
3 % в месяц
|
| Номинальная емкость (25 °С)
|
| 20 часовой разряд (2 А; 1,75 В/эл.)
|
40 Ач
|
| 10 часовой разряд (3,89 А; 1,75 В/эл.)
|
38,9 Ач
|
| 5 часовой разряд (7,17 А; 1,7 В/эл.)
|
35,9 Ач
|
| Заряд постоянным напряжением, циклический режим (25 °С)
|
| Напряжение заряда
|
2,4–2,5 В/эл.
|
| Макс. зарядный ток
|
12 А
|
| Температурная компенсация
|
5 мВ/эл.°С
|
| Заряд постоянным напряжением, буферный режим (25 °С)
|
| Напряжение заряда
|
2,27–2,3 В/эл.
|
| Температурная компенсация
|
3,3 мВ/эл.°С
|
| Рабочий диапазон температур
|
| Заряд
|
-10–40 °С
|
| Хранение
|
-20–60 °С
|
| Разряд
|
-20–60 °С
|
Области применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Системы отопления и водоснабжения
- Системы солнечной и ветроэнергетики
- Приборостроение
Особенности
- Технология AGM — не требует долива воды и обслуживания
- Рекомбинация до 99 % выделяемого газа
- Нет ограничений на перевозку воздушным транспортом
- Соответствует требованиям UL, IEC, Гост Р
- Герметичная конструкция
- Низкий саморазряд
- Корпус из термостойкого пластика — аккумулятор не сгорит
Конструкция
| Компонент
|
Свойство
|
| Положительная пластина
|
Диоксид свинца
|
| Отрицательная пластина
|
Свинец
|
| Корпус и крышка
|
ABS
|
| Клапан
|
Каучук
|
| Клеммы
|
Медь
|
| Сепаратор
|
Стекловолокно
|
| Электролит
|
Серная кислота
|
Разряд постоянным током, А (при 25 °С)
| Конечное напряжение, В/эл.
|
5 мин
|
10 мин
|
15 мин
|
30 мин
|
1 ч
|
3 ч
|
5 ч
|
10 ч
|
20 ч
|
| 1,60
|
134
|
98,7
|
76,9
|
46,9
|
26,0
|
11,2
|
7,25
|
4,00
|
2,12
|
| 1,65
|
130
|
93,9
|
75,4
|
46,1
|
25,9
|
11,1
|
7,21
|
3,96
|
2,08
|
| 1,70
|
126
|
90,6
|
74,2
|
45,2
|
25,6
|
11,0
|
7,17
|
3,92
|
2,04
|
| 1,75
|
113
|
83,6
|
70,6
|
44,9
|
25,4
|
10,9
|
7,08
|
3,89
|
2,00
|
| 1,80
|
102
|
76,2
|
65,1
|
44,1
|
24,8
|
10,7
|
6,95
|
3,85
|
1,96
|
Разряд постоянной мощностью, Вт/эл. (при 25 °С)
| Конечное напряжение, В/эл.
|
5 мин
|
10 мин
|
15 мин
|
30 мин
|
1 ч
|
3 ч
|
5 ч
|
10 ч
|
20 ч
|
| 1,60
|
236
|
175
|
140
|
87,7
|
50,1
|
22,3
|
14,4
|
7,97
|
4,23
|
| 1,65
|
231
|
170
|
138
|
86,6
|
50,0
|
22,2
|
14,4
|
7,92
|
4,15
|
| 1,70
|
228
|
165
|
132
|
86,0
|
49,6
|
22,1
|
14,3
|
7,85
|
4,08
|
| 1,75
|
208
|
154
|
130
|
85,4
|
49,1
|
21,9
|
14,2
|
7,77
|
4,00
|
| 1,80
|
189
|
142
|
120
|
84,0
|
48,2
|
21,4
|
13,9
|
7,69
|
3,92
|
