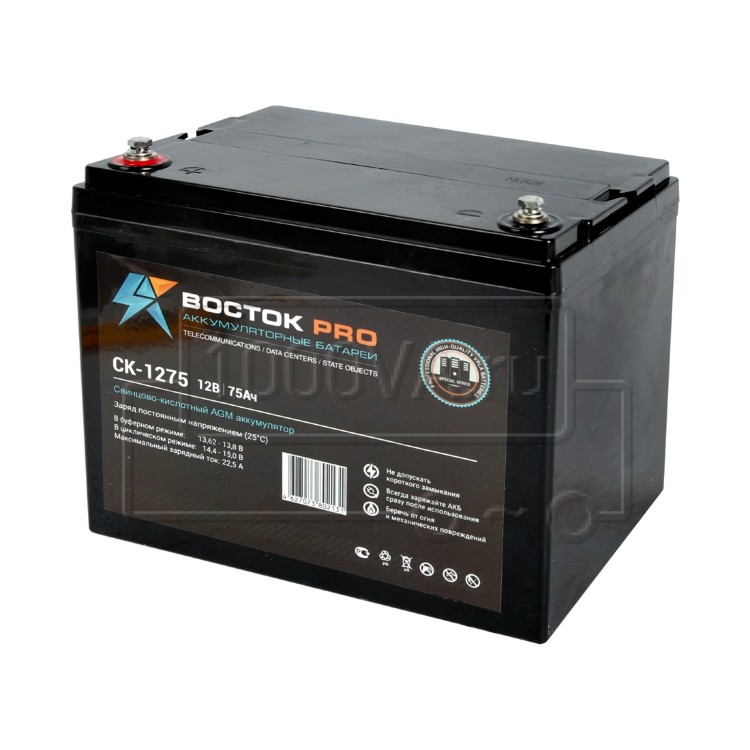

Аккумуляторная батарея Восток СК-1275
Свинцово-кислотная аккумуляторная батарея Восток СК-1275 выпускается в рамках серии CK — специально разработанной для использования в атомной энергетике, системах бесперебойного питания и резервного энергоснабжения. Батарея герметична и не требует обслуживания.
При разработке использована технология AGM, при которой электролит абсорбируется в сепараторе из стекловолокна. Батарея обладает высокими разрядными и эксплуатационными характеристиками. Использование в составе электролита и намазной пасты специальных добавок, замедляющих процесс старения и противодействующих коррозии, обеспечивает высокие разрядные и эксплуатационные характеристики. Срок эффективной службы аккумуляторной батареи Восток СК-1275 составляет десять лет в буферном режиме.
Технические характеристики
| Номинальное напряжение
|
12 B
|
| Число элементов
|
6
|
| Внутреннее сопротивление полностью заряженной батареи (при 25 °С)
|
6,1 мОм
|
| Максимальный разрядный ток (25 °С)
|
750 А (5 с)
|
| Саморазряд (при 25 °С)
|
3 % в месяц
|
| Номинальная емкость (25 °С)
|
| 20 часовой разряд (3,75 А; 1,75 В/эл.)
|
75 Ач
|
| 10 часовой разряд (7,22 А; 1,75 В/эл.)
|
72,2 Ач
|
| 5 часовой разряд (13,1 А; 1,7 В/эл.)
|
65,5 Ач
|
| Заряд постоянным напряжением, циклический режим (25 °С)
|
| Напряжение заряда
|
2,4–2,5 В/эл.
|
| Макс. зарядный ток
|
22,5 А
|
| Температурная компенсация
|
5 мВ/эл.°С
|
| Заряд постоянным напряжением, буферный режим (25 °С)
|
| Напряжение заряда
|
2,27–2,3 В/эл.
|
| Температурная компенсация
|
3,3 мВ/эл.°С
|
| Рабочий диапазон температур
|
| Заряд
|
-10–40 °С
|
| Хранение
|
-20–60 °С
|
| Разряд
|
-20–60 °С
|
Области применения
- Источники бесперебойного питания
- Источники резервного энергоснабжения
- Системы отопления и водоснабжения
- Системы солнечной и ветроэнергетики
- Приборостроение
Особенности
- Технология AGM — не требует долива воды и обслуживания
- Рекомбинация до 99 % выделяемого газа
- Нет ограничений на перевозку воздушным транспортом
- Соответствует требованиям UL, IEC, Гост Р
- Герметичная конструкция
- Низкий саморазряд
- Корпус из термостойкого пластика — аккумулятор не сгорит
Конструкция
| Компонент
|
Свойство
|
| Положительная пластина
|
Диоксид свинца
|
| Отрицательная пластина
|
Свинец
|
| Корпус и крышка
|
ABS
|
| Клапан
|
Каучук
|
| Клеммы
|
Медь
|
| Сепаратор
|
Стекловолокно
|
| Электролит
|
Серная кислота
|
Разряд постоянным током, А (при 25 °С)
| Конечное напряжение, В/эл.
|
5 мин
|
10 мин
|
15 мин
|
30 мин
|
1 ч
|
3 ч
|
5 ч
|
10 ч
|
20 ч
|
| 1,60
|
235
|
173
|
135
|
82,0
|
45,5
|
20,0
|
13,2
|
7,44
|
3,96
|
| 1,65
|
228
|
164
|
132
|
80,6
|
45,3
|
19,9
|
13,1
|
7,36
|
3,89
|
| 1,70
|
221
|
159
|
130
|
79,1
|
44,9
|
19,7
|
13,1
|
7,29
|
3,82
|
| 1,75
|
199
|
146
|
124
|
78,5
|
44,5
|
19,7
|
12,9
|
7,22
|
3,75
|
| 1,80
|
179
|
133
|
114
|
77,2
|
43,4
|
19,1
|
12,7
|
7,15
|
3,67
|
Разряд постоянной мощностью, Вт/эл. (при 25 °С)
| Конечное напряжение, В/эл.
|
5 мин
|
10 мин
|
15 мин
|
30 мин
|
1 ч
|
3 ч
|
5 ч
|
10 ч
|
20 ч
|
| 1,60
|
412
|
307
|
245
|
153
|
87,6
|
39,7
|
26,3
|
14,8
|
7,92
|
| 1,65
|
404
|
297
|
241
|
152
|
87,4
|
39,6
|
26,2
|
14,7
|
7,78
|
| 1,70
|
400
|
289
|
238
|
150
|
86,8
|
39,4
|
26,1
|
14,6
|
7,64
|
| 1,75
|
364
|
269
|
227
|
149
|
86,0
|
39,3
|
25,8
|
14,4
|
7,49
|
| 1,80
|
331
|
248
|
210
|
147
|
84,4
|
38,2
|
25,3
|
14,3
|
7,35
|
